Чувствительный элемент магнитного поля МРЧЭ237

Элемент магниторезистивный предназначен для измерений слабых магнитных полей (датчики магнитного поля Земли, электронные цифровые компасы, системы навигации и др.) и измерений частоты вращения.

МРЧЭ 237 представляют собой микросборку, помещенную в металлокерамический корпус для изделий микроэлектроники производства ОАО «Завод Марс» (г. Торжок).

Принцип действия основан на использовании магниторезистивного эффекта в тонких пленках из ферромагнитного металла. Элемент магниторезистивный МРЧЭ237 содержит многослойную тонкопленочную структуру, включающую следующие электрически изолированные друг от друга элементы:

- измерительная схема, представляющая собой замкнутый мост из четырех тонкопленочных магниторезисторов;

- проводник перемагничивания;

- проводник управления.

  МРЧЭ 237 МРЧЭ 237-01
Количество осей чувствительности 1 2
Диапазон измерений, мТл ±0,2
Напряжение питания, В 5 ÷ 10
Сопротивление мостовой измерительной схемы, кОм 1,5 ÷ 3,0
Сопротивления проводника перемагничивания, не более, Ом 2
Сопротивление проводника управления, не более, Ом 50
Функция преобразования линейная
Коэффициент преобразования, мВ/(В•мТл) 2,5 ÷ 5,0
Начальный выходной сигнал мостовой измерительной схемы,не более, мВ/В 1
Нелинейность, не более, % 5
Диапазон рабочих частот, кГц 0 ÷ 200
Диапазон рабочих температур, °С - 50 ÷ +150
Габаритные размеры, мм 30,5 х 17,9 х 5,3
Масса, не более, г 6
Потребляемая мощность, не более, Вт 0,25

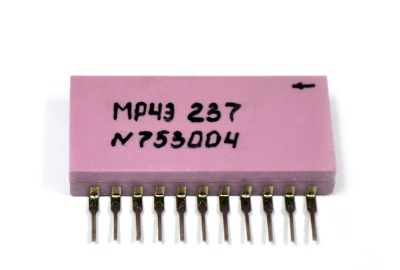

Чувствительные элементы магнитного поля МРЧЭ 237
