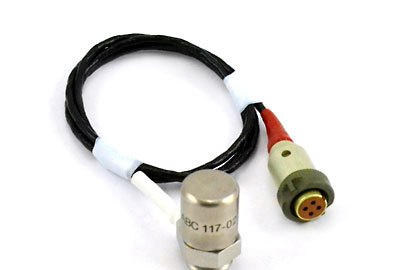

Датчик вибрации АВС 117

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 117

Вибропреобразователь АВС 117 предназначен для измерения вибрационных и ударных ускорений на объектах РКТ, летательных аппаратах, в автомобильной и других видах промышленности для испытаний конструкций и машин. Имеет несколько модификаций, образующих унифицированный ряд.

Чувствительный элемент вибропреобразователя работает на растяжение-сжатие. Вибропреобразователь выполнен по изолированной электрической схеме. Отличительная особенность вибропреобразователя – высокая собственная частота, вибропрочность и надежность. Корпус вибропреобразователя герметично уплотненный. Модификации вибропреобразователя АВС 117-07…АВС 117-10 предназначены для использования в морской среде. Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ. Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой М12х0,75 длиной 3,5 мм или при помощи шпильки с резьбой М5 длиной 4 мм.

 АВС 117 -01 -02 -03 -04 -05 -06 -07 -08 -09 -10
Коэффициент преобразования по заряду, пКл/g 2,4 4,0 8,0 16,0 32,0 64,0 4,0 8,0 16,0 32,0
Диапазон рабочих частот, Гц 2 ÷ 30000 2 ÷ 20000 2 ÷ 16000 2 ÷ 10000 2 ÷ 8000 2 ÷ 5000 2 ÷ 20000 2 ÷ 16000 2 ÷ 10000 2 ÷ 8000
Отн.коэффициент поперечного преобразования, не более, % 5
Основная погрешность, не более, % 5
Диапазон рабочих температур, °С -253 ÷ +200
Верхний предел ускорений
вибрация, g
удар, g

5000
10000

3200
6000

1600
3000

800
1500

400
1000

200
200

3200
3200

1600
1600

800
800

400
400
Масса (без кабеля), г 18 19 20 24 28 32 24 25 29 33
