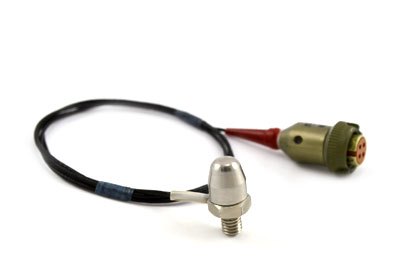

Датчик вибрации АВС 052

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 052

Миниатюрный ударный вибропреобразователь АВС 052 предназначен для измерения высокоинтенсивных ударных ускорений. Имеет несколько модификаций, образующих унифицированный ряд.

Чувствительный элемент компрессионного типа. Вибропреобразователь выполнен по однопроводной заземленной электрической схеме. Отличительные особенности вибропреобразователя – малые габариты и широкий диапазон ударных ускорений. Корпус вибропреобразователя изготовлен из высокопрочного сплава 36НХТЮ-ГК и выполнен герметично уплотненным. Крепление вибропреобразователя осуществляется с помощью хвостовика с резьбой М5.

Включен в Государственный реестр средств измерений РФ.

  АВС 052 АВС 052-01 АВС 052-02
Коэффициент преобразования
по напряжению, мВ/g
по заряду, пКл/g

0,6 ± 0,12
0,18 ± 0,04

0,85 ± 0,13
0,26 ± 0,05

1,2 ± 0,18
0,36 ± 0,07
Диапазон рабочих частот, Гц 10 ÷ 30000 10 ÷ 30000 10 ÷ 20000
Отн.коэффициент поперечного преобразования, не более, % 5
Основная погрешность, не более, % 5
Рабочий диапазон температур, °С -50 ÷ +200
Верхний предел ускорений:
вибрация, g
удар, g

-
6000

-
4000

-
3000
Собственная частота, кГц 100
Емкость, пФ 300 ± 100
Нелинейность амплитудной характеристики, не более, % 1
Сопротивление изоляции при н.у., не менее, МОм  100
Масса (без кабеля), г 7 9 10
Вид электрической схемы однопроводная, заземленная
Материал корпуса Сплав 36НХТЮ-ГК
Соединитель (разъем) РС4ТВ
Крепление резьбовое М5
Защита от внешней среды пыле-, влагонепроницаемый корпус
Тип усилительно преобразующей аппаратуры П120-08, СС9НФМ-15
Деформационная чувствительность (на установочной плоскости), g/µstr 0,06 0,04 0,03
Электромагнитная чувствительность (50 Гц, 80 А/м), %*м/А 0,00001
Акустическая чувствительность (6 кПа), %кПа 0,03
Ресурс работы, ч 10000
