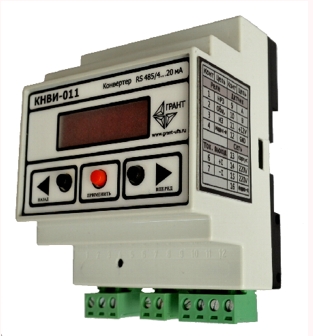

КНВИ-011 Конвертер индикаторный

Область применения

КНВИ-011 предназначен для использования в комплексах телемеханики в качестве:

  • связующего устройства между датчиками с цифровым выходом RS-485 и устройствами ввода информации с аналоговыми входами 4...20 мА;
  • устройства сигнализации выхода измеряемого параметра за пределы установленной величины;
  • устройства отображения измеряемой величины.
Техническое описание

Конвертер КНВИ-011 применяется для сопряжения датчиков, имеющих цифровой нормированный выходной сигнал RS-485 (МТУ-04, МТУ-05, ПДИ-01, ПТИ-01) и аналоговых устройств ввода измерительной информации (4…20 мА).

Конвертер имеет дискретный выход типа "сухой контакт", что позволяет использовать КНВИ-011 совместно с устройствами, имеющими дискретные входные каналы.

Индикатор позволяет обслуживающему персоналу контролировать измеряемый параметр непосредственно на месте установки оборудования.

Для более полноценного использования входных аналоговых каналов в КНВИ-011 реализовано программное масштабирование измеряемой величины в диапазон 4...20 мА, которое задается при настройке конвертера.

КНВИ-011 формирует выходное напряжение +12 В для питания подключаемых датчиков.

Конвертер устанавливается на стандартную DIN-рейку 35 мм и не требует дополнительного блока питания при работе от сети ~220 В.

Установка и извлечение конвертера не требует отсоединения проводов.

Температурный диапазон работы от -40 до +70°C.

Для работы с датчиками, устанавливаемыми во взрывоопасных зонах, конвертер может быть укомплектован искрозащитным барьером типа БИСГ12-4.

Функции:
  • вывод измерительной информации в виде аналогового сигнала 4…20 мА, с программируемым диапазоном входной нормированной величины;
  • отображение текущих значений на цифровом дисплее;
  • выполнение функций дискретного сигнализатора выхода измеряемой величины за пределы уставки с программируемым гистерезисом;
  • формирование напряжения +12 В для питания подключаемых датчиков.
Технические характеристики
Диапазон изменения нормированной величины, единиц 0... 999,9
Приведенная погрешность аналогового канала во всем диапазоне рабочих температур (без учета погрешности датчика), %, не более 0,2
Разрешение аналогового канала, мкА 0,24
Напряжение питания, В 220
Потребляемая мощность, Вт 0,18
Диапазон рабочих температур, °C -40... 70
Габаритные размеры (Ш х В х Г), мм 70 х 106 х 58
Масса, кг, не более 0,3
