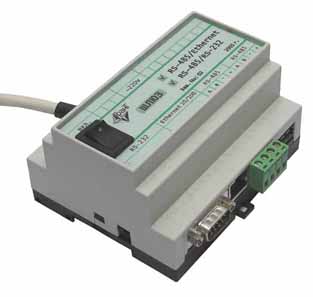

GW-485 Конвертер интерфейсов

Область применения

GW-485 предназначен для обмена данными через сети Ethernet c устройствами, имеющими цифровой интерфейс RS-485 или RS-232 - например, c датчиками давления, температуры, приборами анализа качества нефтепродуктов и т.п.

GW-485 может использоваться в качестве конвертера RS-232/RS-485 c автоматическим переключением направления передачи данных.

Техническое описание

На корпусе GW-485 установлены следующие разъемы:

  • DB-9-MALE - для подключения устройств по интерфейсу RS-232 (датчики, приборы, персональный компьютер);
  • RJ-45 - для подключения конвертера к сети Ethernet;
  • два клеммных винтовых соединителя (по 4 контакта) - для подключения устройств по гальванически изолированному интерфейсу RS-485 (датчики, приборы).

Питание GW-485 осуществляется с помощью встроенного блока питания, который может использоваться и для питания устройств, подключаемых через интерфейс RS-485.

GW-485 может использоваться как в настольном положении, так и устанавливаться на стандартную DIN-рейку 35 мм.

Модификации
  • GW-485.01 конвертер RS-232 < - > RS-485.
  • GW-485.02 конвертер Ethernet 10/100 < - > RS-232, RS-485.
  • GW-485.03 конвертер Ethernet 10/100 < - > RS-485 и RS-232 < - > RS-485.
Технические характеристики
Питание, В; Гц 220; 50
Потребляемая мощность (без учета мощности потребления внешних устройств на шине RS-485), Вт, не более 0,3
Напряжение питания внешних устройств, В 12
Ток потребления внешних устройств, мА, не более 80
Гальваническая изоляция интерфейса RS-485, кВ 2,5
Диапазон рабочих температур, °C -40... 70
Скорость передачи данных, кбод 2,4... 115,2
Габаритные размеры (Ш х В х Г), мм 105 х 110 х 65
Масса, кг, не более 0,3
