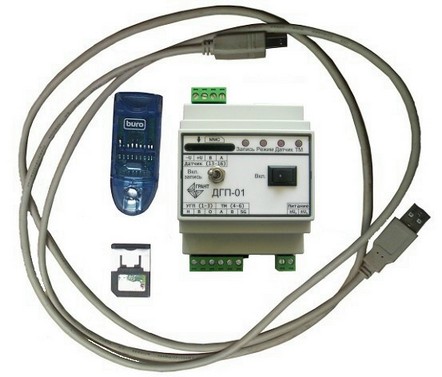

ДГП-01 Динамограф для глубинных насосных установок, оснащенных гидроприводом

Область применения

ДГП-01 предназначен для записи и обработки динамограмм, получаемых в процессе работы гидропривода (ГП).

Техническое описание

ДГП-01 может работать в качестве автономного накопителя динамограмм, что позволяет осуществлять мониторинг работы ГП. Запись динамограмм осуществляется на съемную flash-карту или во внутреннюю flash-память с регулируемой периодичностью. Записанные динамограммы могут затем обрабатываться с помощью программного обеспечения верхнего уровня «DinamoGraph».

Первичным информационным параметром для расчета усилия на штоке ГП является давление, получаемое от датчика ПДИ-01, а также данные о положении штока ГП, получаемые от контроллера управления ГП.

Для работы в составе системы телемеханики в ДГП-01 поддерживается протокол Modbus. Осуществляется поддержка по интеграции протокола в существующие системы телемеханики.

Монтаж ДГП-01 осуществляется на стандартную DIN-рейку 35 мм.

Технические характеристики
Количество подключаемых датчиков типа ПДИ-01, ед., не более 1
Тип интерфейса с первичным преобразователем RS-485
Напряжение питания, В 12... 36 (20... 50)*
Потребляемая мощность, Вт, не более 3
Диапазон рабочих температур, °C -40... 85
Габаритные размеры (Ш х В х Г), мм 70 х 106 х 72
Масса, кг, не более 0,3
  • * по согласованию с Заказчиком
