МТУ-06 Преобразователь давления измерительный автономный

Область применения

МТУ-06 предназначен для измерения давления и температуры жидкостей и газов на различных технологических установках. МТУ-06 предназначен для работы в системах автоматического контроля производственных процессов нефтегазодобывающих и нефтеперерабатывающих предприятий теплоэнергетики, водоснабжения, для работы в составе систем телемеханики или как автономный прибор.

Техническое описание

МТУ-06 работает в автономном режиме от встроенного элемента питания с последующим считыванием результатов измерений в персональный компьютер (ПК):

  • через USB порт;
  • по радиоканалу с частотой 433,92 МГц через БСПД-02-USB (подключается к ПК или к ноутбуку);
  • при помощи модуля сбора информации МСИ-07 или МСИ-07R в зависимости от исполнения МТУ-06. Считанные с помощью МСИ-07R данные сохраняются на flash-карте типа SD/MMC.

Дальность работы комплекса по радиоканалу 50 - 100 м. Манометры-термометры автономные МТУ-06 планируются к выпуску во взрывозащищенном исполнении (1ExibllBT4). Включение индикации давления / температурыпроизводится на объекте с помощью магнитного ключа. Задание режима работы преобразователя производится с помощью программы "Манограф" на ПК.

Программное обеспечение позволяет:
  • задавать режим работы преобразователя и время его включения;
  • задавать параметры передачи данных по радиоканалу;
  • проверять состояние элементов питания и содержимое памяти;
  • считывать полученную информацию из прибора в ПК;
  • экспортировать данные в *.txt, *.las, *.csv файлы;
  • просматривать и распечатывать зарегистрированные значения давления и температуры в виде таблиц или графиков.
Пример обозначения:
  • МТУ-06.YY.ZZ IR, где МТУ-06 преобразователь давления и температуры автономный;
  • YY - исполнение (01 - автономное, 02 - дистанционное);
  • ZZ - тип датчика температуры (01 - расположен в корпусе прибора; 02 - выносной несъемный; 03 - выносной съемный);
  • I - наличие индикатора (без обозначения - индикатор отсутствует);
  • R - наличие радиоканала (без обозначения - радиоканал отсутствует).
Технические характеристики
Верхний предел измерений (ВПИ) избыточного давления, МПа 4; 6; 10; 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности измерений избыточного давления в рабочем диапазоне температур, % (ВПИ) ±0,25
(±0,1; ±0,15; ±0,5)
Разрешающая способность по давлению, МПа, не менее ±0,001
Диапазон измерений температуры, °C -40... 100
Пределы допускаемой абсолютной погрешности измерений температуры в рабочем диапазоне температур, °C ±0,25; ±0,4
Разрешающая способность по температуре, °C, не менее 0,01
Минимальная дискретность измерения, с
0,1
Количество точек регистрации, не менее:
1 395 370
Время непрерывной автономной работы при дискретности измерений 10 с, суток, не менее 365
Напряжение питания, В 3,6

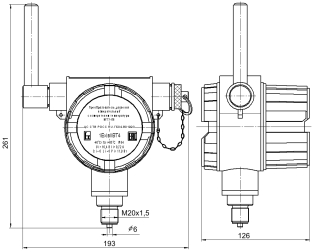

Габаритные размеры (диаметр / длина), мм (см. рис.)
Масса, кг
- преобразователь
- датчик температуры

2
0,3
Условия эксплуатации:
- диапазон рабочих температур, °C
- относительная влажность при 25°C, %

-40... 85 (55)
98
