РГС-01 Регистратор глубины и скорости спуско-подъемных операций

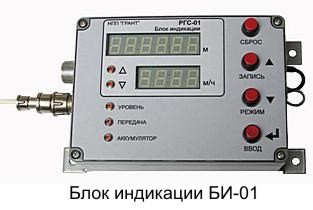

Блок индикации БИ-01Область применения

РГС-01 предназначен для индикации и регистрации значений глубины и скорости движения скважинных приборов в ходе процесса исследования скважин, а также для последующей привязки данных измерений скважинных приборов по стволу скважины (глубине).

Состав изделия:
  • блок индикации БИ-01;
  • датчик оборотов ДО-01;
  • кабели питания и связи с ПК;
  • USB flash;
  • монтажное приспособление для установки ДО-01 на лебедку (необходимость поставки приспособления уточняется при заказе; тип приспособления определяется конструкцией лебедки).
Принцип работы Датчик оборотов ДО-01

ДО-01 устанавливается на лебедку вместо механического счетчика (или параллельно ему) и подключается к блоку индикации. На БИ-01 по кабелю питания подается напряжение 12...24 В. С помощью кнопок на блоке индикации РГС-01 настраивается и запускается в работу, обеспечивая в дальнейшем индикацию и регистрацию значений глубины и скорости спуско-подъемных операций.

Функциональные возможности:
  • индикация текущих значений глубины спуска/подъема;
  • индикация текущих значений скорости спуска/подъема;
  • регистрация текущих значений глубины и скорости во внутренней памяти с привязкой ко внутренним часам реального времени;
  • передача данных на внешний носитель для хранения данных (USB-flash) или на ПК;
  • световая и звуковая сигнализация при достижении значений глубины, заданных пользователем;
  • установка часов вручную;
  • установка порогов срабатывания сигнализации при достижении заданной глубины или превышении скорости;
  • установка коэффициента пересчета оборотов датчика ДО-01 в метры.
Технические характеристики
Пределы индикации и регистрации глубины, м 0... 9999
Дискретность индикации и регистрации глубины, м 0,1
Дискретность индикации и регистрации скорости спуска / подъема, м/с 0,1
Пределы задания сигнализации достижения глубины, м 100... 9000
Погрешность хода встроенных часов реального времени, мин / год, не более 2
Внешние интерфейсы:
- для подключения носителя информации (USB-flash)
- для чтения данных с РГС-01 в ПК
- для подачи питания на РГС-01
- для подключения ДО-01

USB 2.0 FS Host (USB A)
USB 2.0 FS Slave (USB Mini)
ШР4
ШР7
Параметры электропитания:
- род тока
- напряжение, В
- потребляемая мощность, Вт, не более

постоянный
5.. 24
1
Длина кабеля питания, м 5*
Длина кабеля ДО-01, м 3
Габариты, мм:
- БИ-01 (Ш х В х Г)
- ДО-01 (диаметр / длина)

210 х 121 х 77
32 / 134
Масса, кг, не более:
- БИ-01
- ДО-01

1
0,8

* кабель другой длины может поставляться по согласованию с Заказчиком

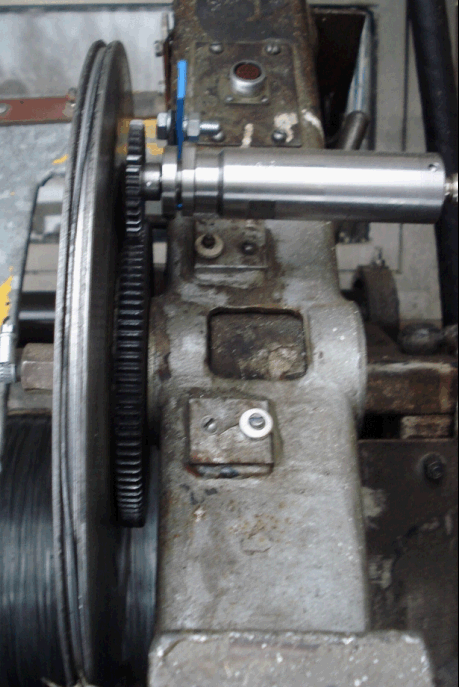

Вариант установки датчика оборотов ДО-01 на лебедке (монтажное приспособление зависит от типа лебедки).
