Контроллер ИУК-31


В корпусе


Без корпуса
Назначение

Контроллер интеллектуальный управляющий ИУК-31 (далее - контроллер) предназначен для сбора и обработки информации от дискретных и аналоговых датчиков параметров инженерных систем, выдачи управляющих команд на исполнительные механизмы в соответствии с алгоритмом управления в локальных системах автоматизации технологических процессов. Общий вид контроллера приведен на рисунке 1.

Наличие интерфейса RS-485 позволяет производить обмен данными с другими контроллерами и компьютером по сети передачи данных.

Возможность программирования алгоритма управления, как на стадии изготовления контроллера, так и в процессе его эксплуатации, позволяет применять контроллер для автоматизации разнообразных технологических процессов на объектах различного назначения.

Контроллер относится к изделиям ГСП третьего порядка по ГОСТ 12997.

Контроллер ИУК-31. Руководство пользователя. Описание программного обеспечения, установленного в новые контроллеры.
Технические данные
Количество дискретных входов, D 8 шт.
Тип дискретного входа Контактный или бесконтактный, с сопротивлением в замкнутом состоянии не более 500 Ом, в разомкнутом - не менее 100 кОм, способный коммутировать ток 0,01А при напряжении 24 В
Напряжение на разомкнутых контактах датчиков дискретных входов 24 В
Количество аналоговых входов, A 8 шт.
Тип аналогового входа Токовый 4-20 мА
Источник питания аналоговых входов Встроенный, 24 В
Сопротивление линии связи с датчиками Не более 50 Ом
Количество дискретных выходов, E 8 шт.
Тип дискретного выхода Релейный (базовое исполнение)
Нагрузочная способность дискретных релейных выходов Напряжение 220 В, 50 Гц, ток 2 А для индуктивной нагрузки при cos? не менее 0,3
Количество аналоговых выходов, EA До 4 шт., количество указывается при заказе
Нагрузочная способность аналоговых выходов Не более 1 мА
Количество выходов управления звуковыми оповещателями ООПЗ-24, SL 1 шт., указывается при заказе
Тип выхода управления Релейный, контроль линии на обрыв и к.з. Внешний источник питания 24 В постоянного тока
Количество звуковых оповещателей ООПЗ-24, подключаемых к одному выходу управления До 40 шт.3
Тип процессора SiLabs C8051F023
Часы Имеются
Отображение информации ЖКИ на две строки по 24 символа
Управление системой меню Четыре клавиши
Обмен данными По интерфейсу RS-485, два порта
Протокол обмена данными ModBus-RTU
Температура окружающего воздуха От +5 до + 50°С
Материал корпуса, степень защиты Металл, IP31 по ГОСТ 14254
Без корпуса, IP00 по ГОСТ 14254
Напряжение питания 220 (+22-33) В, 50 Гц
Потребляемая мощность Не более 20 Вт
Способ крепления В корпусе-четырьмя винтами М4
Без корпуса–на восьми стойках винтами М3
Способ присоединения внешних проводов сечением до 1 мм2 Под винт
Габаритные размеры В корпусе-не более 280х240х65 мм
Без корпуса–не более 200х200х50 мм
Масса В корпусе-не более 3 кг
Без корпуса–не более 1 кг
Срок службы Не менее 10 лет
Пример записи при заказе и в документации контроллера с одним аналоговым выходом0-10В:
Контроллер интеллектуальный управляющий с одним аналоговым выходом (если контроллер в базовом исполнении, то количество аналоговых выходов не указывается)
ИУК-31 в корпусе (без корпуса)ПМКЕ.425521.001ТУ
Пример записи при заказе и в документации контроллера с одним выходом управления звуковыми оповещателями ООПЗ-24:
Контроллер интеллектуальный управляющий с одним выходом управления звуковыми оповещателями ООПЗ-24
ИУК-31 в корпусе (без корпуса)ПМКЕ.425521.001ТУ
Требования безопасности

Источником опасности при монтаже и эксплуатации контроллера является электрический ток.

По способу защиты человека от поражения электрическим током контроллер относится к классу 01 по ГОСТ 12.2.007.0.

Должно быть обеспечено надёжное крепление контроллера.

Корпус контроллера должен быть надёжно заземлен.

К работам по монтажу и наладке контроллера должны допускаться лица с квалификационной группой по технике безопасности не ниже III.

Указания по эксплуатации

Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.

Контроллер в корпусе размещается на стене или в щите и крепится к ровной поверхности с помощью четырех шурупов или винтов М4.

Контроллер без корпуса размещается на двери щита на стойках и крепится с помощью восьми винтов М3. Дисплей и клавиши крепятся в вырезах двери.

Пространственное положение контроллера любое.

Подключение контроллера к внешним цепям производится через колодки с винтовыми клеммами в соответствии с рисунком 2. Под одну клемму возможно подключение одного провода сечением до 1 мм2 или двух проводов сечением до 0,75 мм2 каждый.

Кабели аналоговых и дискретных входов должны быть экранированными с медными жилами и прокладываться на расстоянии не менее 100 мм от силовых кабелей. Экран соединить с заземляющим проводником контроллера.

Переключатели S1, S2 под крышкой, используются для включения терминаторов (согласующих резисторов на 120 Ом), если контроллер находится на конце линии связи. При отправке с предприятия-изготовителя терминаторы отключены.

Транспортирование и хранение

Контроллер в упаковке предприятия-изготовителя транспортируется любым видом транспорта (в железнодорожных вагонах, закрытых автомашинах, герметизированных отапливаемых отсеках самолетов, трюмах и т.д.) на любые расстояния.

Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150.

Хранение контроллера в упаковке на складах изготовителя и потребителя должно соответствовать условиям хранения 1 по ГОСТ 15150. Хранить контроллер следует в сухом отапливаемом, вентилируемом помещении с температурой воздуха от плюс 5 до плюс 40 °С при относительной влажности не более 80 % при температуре плюс 25 °С. Агрессивные примеси в окружающем воздухе должны отсутствовать.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие контроллера требованиям ПМКЕ.425521.001ТУ при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода контроллера в эксплуатацию, но не более 24 месяцев со дня отгрузки с предприятия-изготовителя.

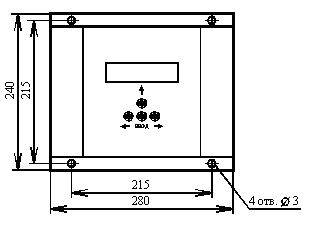

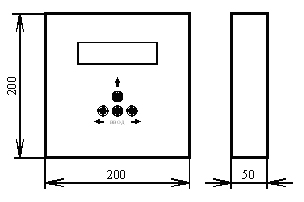

Рисунок 1 - Общий вид контроллера ИУК-31 в корпусе и без корпуса

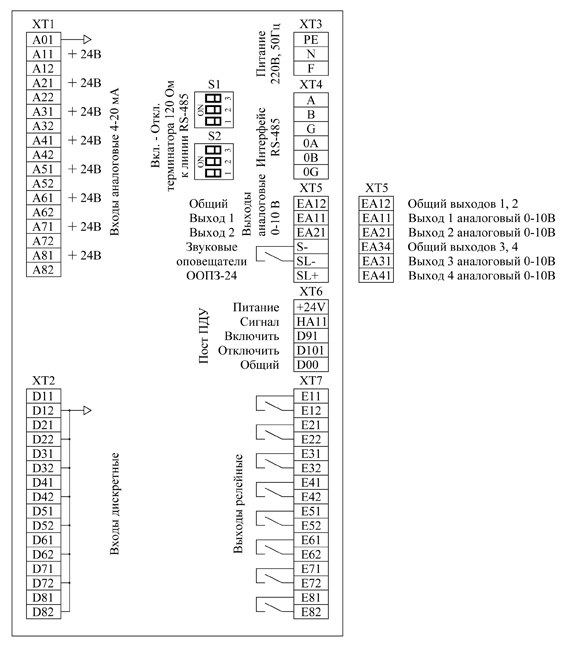

Рисунок 2 - Клеммы для внешних подключений контроллера ИУК-31 в корпусе

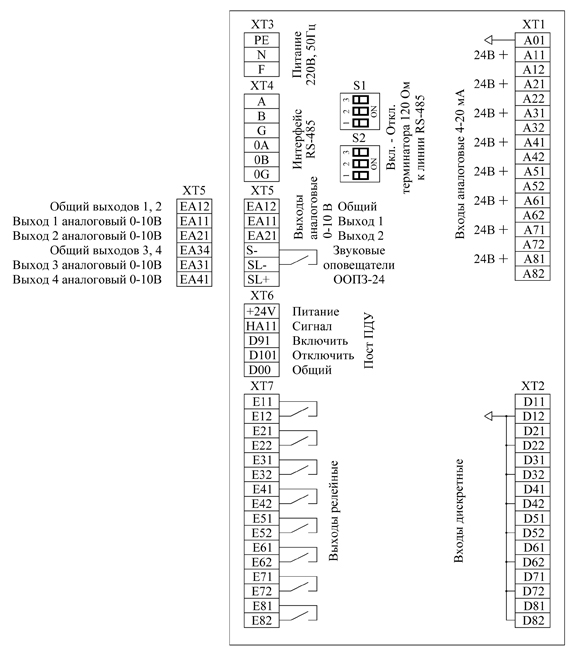

Рисунок 3 - Клеммы для внешних подключений контроллера ИУК-31 без корпуса
