КОРУНД-БПД Блоки стабилизированного питания / Функциональная аппаратура / Каталог продукции

Блоки стабилизированного питания КОРУНД-БПД

Блоки стабилизированного питания датчиков КОРУНД-БПД предназначены для питания стабилизированным напряжением постоянного тока датчиков давления, датчиков температуры и других типов аппаратуры КИПиА с унифицированными выходными токовыми сигналами в условиях взрывобезопасных производств, например:
  • датчики избыточного давления КОРУНД-ДИ
  • датчики перепада давления КОРУНД-ДД
  • датчики гидростатического давления КОРУНД-ДИГ
  • датчики температуры температуры КОРУНД-ТМ
  • датчики температуры КОРУНД-ТП;
Блоки питания КОРУНД-БПД используются и для питания взрывозащищенных преобразователей, работающих с выносными барьерами искрозащиты, например, КОРУНД-М11.
Блок высокостабилизированного питания датчиков для КОРУНД-БПД, датчики давления, датчики дифференциального давления, датчики абсолютного давления, датчики перепада давления, датчики разности давления, датчики избыточного давления, преобразователи давления, датчики температуры, преобразователи температуры, энергетические барьеры, барьеры искрозащиты с гальванической развязкой, барьеры искробезопасности, пассивные энергетические барьеры искрозащиты, активные энергетические барьеры искрозащиты
Области применения блоков стабилизированного питания КОРУНД-БПД:
  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.
Блоки питания датчиков выпускаются в следующих исполнениях:
  • БПД-2К-24;
  • БПД-2К-36;
  • БПД-4К-24;
  • БПД-4К-36;
  • БПД-8К-24;
  • БПД-8К-36
Блоки питания датчиков КОРУНД-БПД выполнены с гальваническим разделением каналов питания.
Блоки питания датчиков содержат устройство защиты от перегрузки и короткого замыкания каждого канала. Блоки питания КОРУНД-БПД предназначены для щитового монтажа. Размер окна в щите 132 х 65 мм. Блоки питания БПД относятся к ремонтопригодным изделиям.
Ремонт блоков питания может быть произведен в условиях цеха КИПиА. Конструктивно блоки питания КОРУНД-БПД всех исполнений выполнены в унифицированном корпусе, который разрабатывался для условий щитового монтажа. Каждый гальванически разделенный канал блоков представляет собой преобразователь напряжения переменного тока в стабилизированное напряжение постоянного тока. Переменное напряжение снимается со вторичных обмоток понижающего трансформатора, выпрямляется и подается на стабилизатор напряжения, который выполнен по компенсационной схеме. Все подключения к блокам питания БПД осуществляются с помощью соединителей типа ОНЦ. Кабельные части соединителей входят в комплект поставки блоков питания КОРУНД-БПД всех исполнений. Средняя наработка блоков питания КОРУНД-БПД на отказ на каждый канал — не менее 120000 часов. Средний срок службы блоков питания КОРУНД-БПД — 12 лет.
Схема одного канала блока стабилизированного питания датчиков давления и температуры КОРУНД-БПД

Блоки питания датчиков Корунд-БПД. Схема одного канала

Технические характеристики блоков питания КОРУНД-БПД
Наименование блока БПД-2К-24 БПД-2К-36
Количество гальванически развязанных каналов 2 2
Наличие защиты от перегрузки и короткого замыкания да да
Максимальный ток нагрузки на один канал, мА, не более 65 65
Погрешность выходного напряжения, % 0,1 0,1
Потребляемая мощность, Вт, не более 6 7.5
Напряжение питания, В/Гц ~220/50 ~220/50
Масса блока, кг, не более 2 2
Климатическое исполнение по ГОСТ 15150 УХЛ-З

УХЛ-З

Температура окружающей среды -10° до +60°С -10° до +60°С
Относительная влажность 30 до 80% 30 до 80%
Класс защиты от поражения электрическим током по ГОСТ 12.2.007 01 01

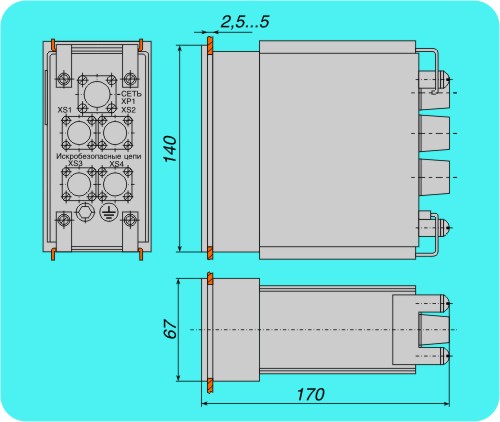

Габаритно-присоединительные размеры блока питания датчиков БПД

Блок высокостабилизированного питания датчиков КОРУНД-БПД. Габаритно-присоединительные размеры, датчики давления, датчики дифференциального давления, датчики абсолютного давления, датчики перепада давления, датчики разности давления, датчики избыточного давления, преобразователи давления, датчики температуры, преобразователи температуры, энергетические барьеры, барьеры искрозащиты с гальванической развязкой, барьеры искробезопасности, пассивные энергетические барьеры искрозащиты, активные энергетические барьеры искрозащиты
