Датчик давления избыточного Корунд-ДИ-001

Датчик давления избыточного КОРУНД-ДИ-001 ( измерительный преобразователь давления ) выполнен в корпусе из нержавеющей стали и имеет минимальное количество разъёмных соединений. Это обеспечивает высокую герметичность, пылезащищённость и защиту от коррозии.

Датчик давления избыточного Корунд-ДИ-001 : области применения

  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.

Отрасли, где применяется датчик давления избыточного Корунд-ДИ-001:

  • нефтяная промышленность;
  • химическая промышленность;
  • энергетика
  • жилищно-коммунальное хозяйство;
  • пищевая промышленность;
  • другие отрасли.

Датчики давления избыточного Корунд-ДИ-001 ( измерительные преобразователи давления ) с погрешностью ±0,15% - ±0,25% и диапазоном рабочих температур -40...+80°С изготовлены с микропроцессорной компенсацией погрешности во всём диапазоне рабочих температур от -40°С до +80°С.
Все настроечные характеристики  датчика избыточного давления Корунд-ДИ-001  фиксируются в энергонезависимой памяти, тем не менее имеются устройства подстройки в узких пределах начала и конца шкалы прибора.
Датчики давления  избыточного КОРУНД-ДИ-001 сертифицированы Федеральным агентством по техническому регулированию и метрологии России и внесены в реестр средств измерений под № 47336-11.
Интервал междуповерками датчиков давления Корунд-ДИ-001:

  • датчик давления Корунд-001 - 2 года;
  • датчик давления Корунд-001 с допускаемой основной погрешностью 1% - 4 года;
  • датчик давления Корунд-001М с допускаемой основной погрешностью 0,5% - 4 года.

Датчик избыточного давления Корунд-ДИ-001. Внешний вид
Датчик давления
избыточного Корунд-ДИ-001

Датчик давления избыточного Корунд-ДИ-001 в исполнении IP68
Датчик давления
избыточного Корунд-ДИ-001
в исполнении IP68

 Датчик давления избыточного Корунд-ДИ-001. Технические характеристики



   КОРУНД-ДИ-001   КОРУНД-ДИ-001М
Верхний предел измерений:
  • избыточное давление
  6 кПа - 160 МПа   6 кПа - 160 МПа
Допустимое рабочее перегрузочное давление                                 2 Pном
3 Pном
4 Pном
2 Pном
3 Pном
4 Pном
Выходной сигнал, мА 0-5 мА;    5-0 мА
0-20 мА;   20-0 мА
4-20 мА;   20-4 мА
0-5 В;   5-0 В
0-10 В;   10-0 В
0-5 мА;    5-0 мА
0-20 мА;   20-0 мА
4-20 мА;   20-4 мА
0-5 В;   5-0 В
0-10 В;   10-0 В
Диапазон допустимых температур измеряемой среды,°С: - 40...+125 - 40...+125
Основная погрешность, % ± 0,25;
± 0,5;
± 1,0
± 0,15;
± 0,25;
± 0,5
Температурная погрешность в диапазоне компенсации,
%, не более
± 0,75;
 ± 1,50
± 0,17;
± 0,40;
± 0,60
Напряжение питания, В 12-36 9-36
Сопротивление нагрузки, кОм, не более:
  • выходной сигнал 0-5 мА
  • выходной сигнал 4-20 мА, 0-20 мА
  2 1,2    2 1,2
Присоединение к магистрали давления М24х1,5
М20х1,5
М12х1,5
М12х1
М10х1
 G1/2''
 G1/4''
K1/2''
 K1/4''
   другие варианты
М24х1,5
М20х1,5
М12х1,5
М12х1
М10х1
 G1/2''
 G1/4''
K1/2''
 K1/4''
   другие варианты
Степень защиты от воды и пыли IP65;
IP68
IP65;
 IP68
Материал
  • корпуса
  • штуцера
  • мембраны
  12Х18Н10Т 12Х18Н10Т 316L   12Х18Н10Т 12Х18Н10Т 316L
Электрическое подключение Коннектор;
  Кабель (для IP68)
Коннектор;
  Кабель (для IP68)
Масса, г 115 115

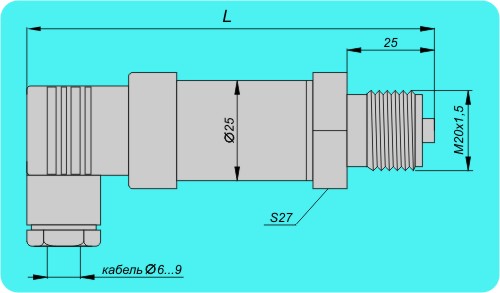

Габаритно-присоединительные размеры датчика избыточного давления Корунд-ДИ

Датчик избыточного давления Корунд-ДИ-001, Габаритно-присоединительные размеры

L = 110 для КОРУНД-ДИ-001М (основная погрешность 0,15%; 0,25%) и датчиков давления с диапазоном измерения до 1,0 МПа, мм

L = 97 для всех остальных моделей, мм
