KL Капиллярные линии / Фильтры и запорная арматура / Каталог продукции

Капиллярные линии Тип: KL

Предназначение
Устройство предназначено для гидравлической связи разделителя и прибора измерения давления в том случае, если они монтируются на расстоянии друг от друга. Вторая важная функция – охлаждение измерительной жидкости на входе в прибор в случае эксплуатации разделителя на высокотемпературных рабочих средах.

Конфигурация
Устройство представляет собой тонкую металлическую трубку, возможно исполнение в металлической оплетке (защитном кожухе из нерж.стали) со штуцерами на концах

Особенности
Полностью выполнено из нержавеющей стали.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр

Величина

Рабочие среды

Любые неагрессивные

Диапазон рабочих давлений, кГ/см?

-1…250

Диапазон рабочих температур,°С

-50…+300

Максимальная длина одной линии? м

5

?Линия большей длины может быть образована путём монтажа нескольких отрезков.

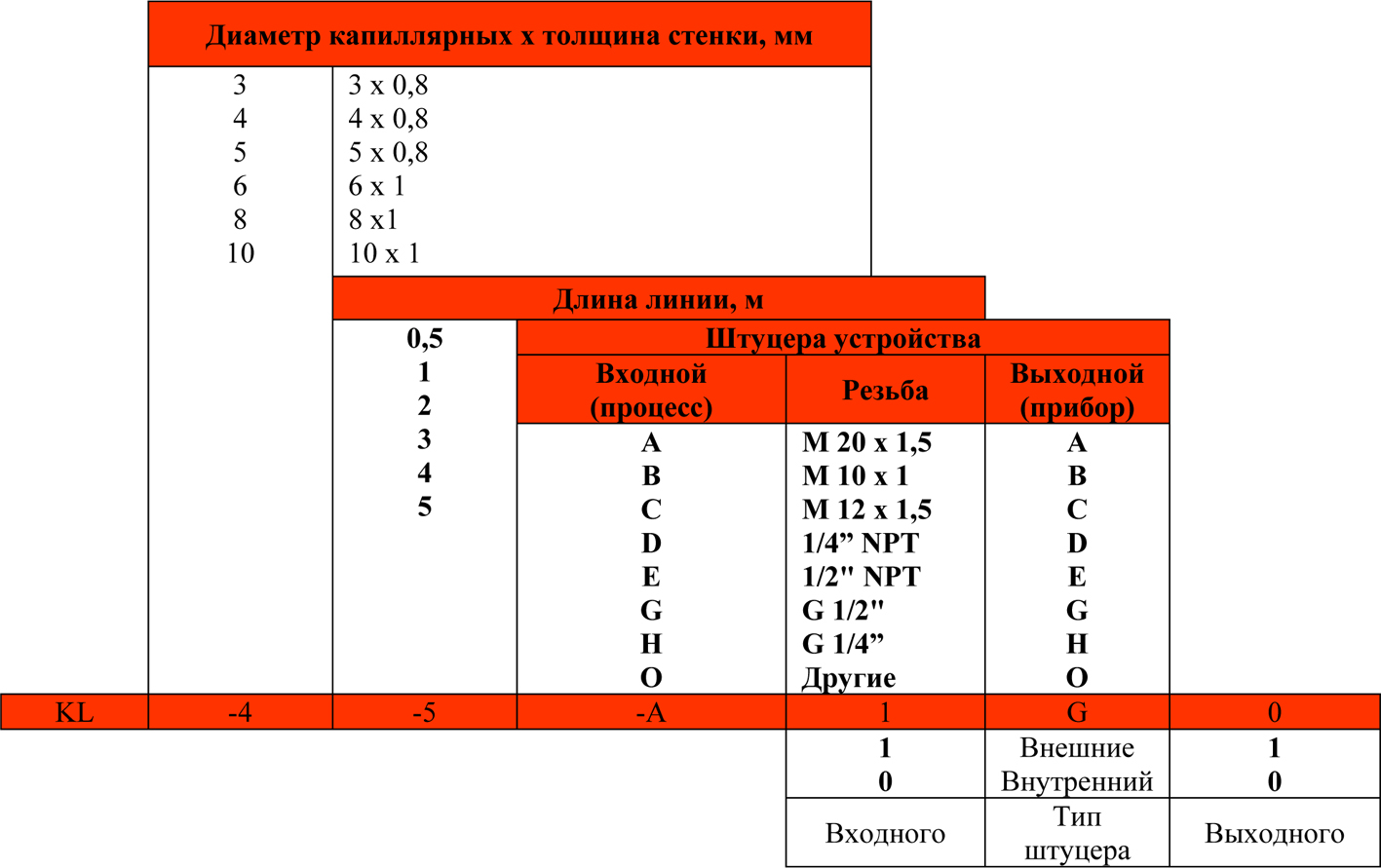

  СИСТЕМА ОБОЗНАЧЕНИЯ ЗАКАЗА



Примеры обозначений: KL-5-5-A, L-10-2-A1H0
Примечание 1: в том случае, если входной штуцер (со стороны разделителя сред) внешний, а выходной штуцер (со стороны прибора) внутренний и они имеют одинаковую резьбу, допускается ставить в соответствующем обозначении устройства только одну букву (например, не – D1D0, а только – D).
Примечание2:   в том случае если необходимо исполнение защитного кожуха на капилляр при заказе –просьба добавлять - ЗК

Типовой лист DS_A_L
Максимальное давление 250 бар
Максимальная температура 300°С

 Модель Диаметр
Длина
Резьба
 KL-3-2-A  3 мм  2 м  М20х1,5
 KL-3-3-A  3 мм  3 м  М20х1,5
 KL-3-5-A  3 мм  5 м  М20х1,5
 KL-4-3-A  4 мм  3 м  М20х1,5
 KL-4-5-A  4 мм  5 м  М20х1,5
 KL-5-2-A  5 мм  2 м  М20х1,5
 KL-5-3-A  5 мм  3 м  М20х1,5
 KL-6-5-A  6 мм  5 м  М20х1,5
 KL-10-1-A  10 мм  1 м  М20х1,5
