Датчик
(преобразователь) давления БД мод. 1
Краткие технические данные:
Тип давления: избыточное, разрежение.
Диапазоны
измерения: 0…25 (40…6000) mbar, x 0.1 КПа; 0…1 (1,6…60) bar,
x0,1 МПа.
Основная погрешность: 0,5 % или 0,25 %
от диапазона измерения.
Выходные сигналы: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба
присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент: кремниевый.
Температура
измеряемой среды: -40…100
C.
Применение: общепромышленное.
Измеряемые среды: газы,
сжатый воздух, неагрессивные жидкости нейтральные к материалам датчика
давления, имеющие контакт с измеряемой средой.
Дополнительные
характеристики и возможности:
- Возможно изготовление различных вариантов электрических присоединений, а
так же резьбовых соединений к процессу, а так же специальное производство по
чертежам заказчика.
- Долговременная стабильность показаний,
калибровочных характеристик.
- Высокий показатель температурной
компенсации.
- Дополнительная высокая защита от короткого замыкания,
перепада напряжения и неправильного подключения.
- Надежная и прочная
конструкция.
- Возможность сборки с моделями разделителей сред компании
BD, а так же других производителей.
- Настройка диапазона программным
способом.
- Длительный срок службы.
Общие сведения:
Датчик давления БД мод.1 предназначен для измерения низкого давления от 25
мбар, так же для измерения низкого давления разрежения -60…0 мбар (пример).
Измеряемая среда для данных датчиков: газы, сжатый воздух, неагрессивные
жидкости. БД мод.1 преобразует измерение давления в выходной
сигнал. Чувствительным элементом является кремниевый чувствительный элемент,
размещенный на керамической подложке. Датчик БД мод.1 имеет лучшие
метрологические характеристики в своем классе.
Возможна
индивидуальная настройка диапазона под заказ. Пример: -10…15
мбар; 0… 30 мбар и др.
Области применения:
-
Коммунальное и газовое хозяйство.
- Теплоэнергетика, ТЭЦ,
теплопункты, теплосчетчики.
- Кондиционирование,
биомедицинское оборудование.
- электроприводы с частотными
преобразователя, гидропрессы и многое другое.
Технические
параметры:
- Стандартные диапазоны измерения давления:
Единицы измерения: мбар; х 0,1 KПа – стандарт. Другие
единицы измерения заказ.
| 0...25 |
0...160
|
-25...0
|
-160...0
|
-10...15
|
-60...100
|
0...40
|
0...250
|
-40...0 |
-250...0
|
-15...25
|
-10...150 |
0...60
|
0...400
|
-60...0 |
-400...0
|
-20...-40 |
-150...250 |
| 0...100 |
0...600
|
-100...0
|
-600...0 |
-40...60
|
-200.400
|
Единицы измерения: бар; х 0,1 МПа – стандарт.
Другие единицы измерения заказ.
0...1
|
0...4
|
0...16 |
0...60
|
| 0...1,6 |
0...6
|
0...25
|
-1...0
|
0...2,5
|
0...10
|
0...40
|
-
|
- Тип давления: избыточное, разрежение.
- Максимальная перегрузка: 0…25 (60…400) мбар, x
0.1 КПа – макс. давление 1 бар.
0…1(1,6…60) бар, x 0.1 МПа – макс. давление 150 % от измеряемого диапазона.
- Выходной сигнал:
2-х проводное присоединение: 4…20 mA;
3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
- Основная погрешность (нелинейность,
гистерезис, вопроизводимость): 0.5% или 0,25%.
- Напряжение: 10…30
V.
- Сопротивление нагрузки:
токовый выход: 2-х проводное: R max = [(UВ- UВ-min)/0.02]Ом;
3-х проводное : R max = 500Ом;
вольтовый выход: R min = 10 кОм.
- Зависимость изменения напряжения питания и
сопротивления нагрузки на погрешность:
напряжение питания: ? ± 0.05 % диапазона измерения/10 В; сопротивление
нагрузки:
? ± 0.05 % диапазона измерения/кОм.
-
Долговременная стабильность: ?
± 0.2 % диапазона измерения/год.
- Время
отклика: ? 5 мс.
- Допускаемая приведенная погрешность по
температуре: ±
0.75 % диапазона измерения – для диапазона измерения больше 400 мбар;
± 1.0 % диапазона измерения для диапазона измерения от 100 до
400 мбар; ± 1.5 % для диапазона измерения меньше 100 мбар.
- Диапазон температурной компенсации:
0 … 60 C.
- Сопротивление изоляции:
>100 Мом
- Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик
не повреждается, но прекращает работать.
-
Перегрузка по напряжению: -120…150
В постоянного напряжения (1с при 25 С).
-
Электромагнитная совместимость: излучение
и защищенность согласно EN 61326.
- Температура
измеряемой среды: -40 … 90 C.
-
Температура окружающей среды: -40…65 C.
-
Температура хранения: -40…100
C.
- Виброустойчивость: 10
g.
- Ударопрочность: 100
g 11 мс.
- Варианты исполнения: штепсельный
разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем); штепсельный
разъем 7 pins AVIATION PLUG; проводное соединение.
-
Исполнение: IP 65; IP
67.
- Резьба присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
-
Материал штуцера: нержавеющая
сталь.
- Материал корпуса: нержавеющая
сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая
сталь.
- Потребление тока: при
токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
-
Вес: 140 гр.
- Установочное положение: любое.
- Срок службы: >
100x10 в 6 степени циклов нагружения.
- Средний
срок службы: 12 лет.

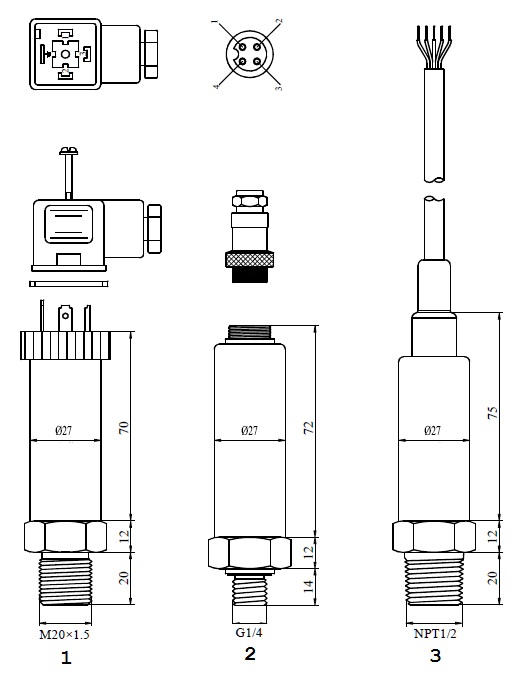

Габаритные и присоединительные размеры:
Рис.2.
Стандартная длина кабеля для 2 и 3 присоединения 2 метра.
1
|
штепсельный разъем Hirschman для
кабеля диаметром 6-8 мм (DIN разъем)
|
| 2 |
штепсельный разъем 7 pins AVIATION
PLUG |
| 3 |
проводное соединение |
Электрическая схема подключения:
- Двух проводная схема
присоединения.
|
-Трех проводная схема
присоединения.
|
 |
 |
1 контакт - “Питание (+)”
|
1 контакт - “Питание (+)”
|
| 2 контакт - “ выходной сигнал” |
2 контакт - “Питание ( -) и
выходной сигнал” |
| |
3 контакт - “Выходной сигнал (+)”
|
Пример оформления заказа:
- Тип прибора,
марка: БД мод. 1
- Измеряемое давление:
избыточное – И.
- Диапазон измерения: 0…25; 0…40;
0…60; 0…100; 0…160; 0…250; 0…400; 0…600; -25…0; -40…0;
-60…0; -100…0; -160…0; -250…0; -400…0; -600…0; -10…15; -15…25; -20…40;
-40…60; -60…100; -100…150; -150…250; -200…400 мбар (х0,1 КПа).
Возможны другие диапазоны.
-1…0; 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10; 0…16;
0…25; 0…40; 0…60 бар (х0,1 МПа).
- Единицы измерения: бар,
МПа. Возможны другие единицы измерения.
- Погрешность: 0.5
% (стандарт), 0.25 %.
- Выходной сигнал: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC. Возможны другие выходные
сигналы.
- Электрическое присоединение: Hirschman
(DIN разъем) – стандарт, в коде заказа не указываем; 7 pins AVIATION
PLUG – AP; проводное соединение – ПС.
- Резьба
присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые
соединения.
Примеры:
- БД 1, И,
(0...6 КПа),0.5, 4...20 мА, М20х1,5
- БД 1, И,
(0…25 мбар),0.5, 0…10 VDC, G1/4
- БД 1, И,
(0...10 КПа), 0.5, 0...20 mA, М20х1,5
- БД 1, И, (0…250
мбар), 0.5, 0.5…4.5 VDC, G1/4, ПС
- БД 1, И, (-60…0
мбар), 0,5, 4…20 mA, G1/2
