Мембранный разделитель сред, DL

Краткие технические данные:
Материал фланца: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Уплотнение:  витон.
Диапазон измерения давления:  -1…0 & 0…250 бар.
Присоединения к процессу: фланцевое DN 50, 80, 100, 125 по EN1092-1.
Присоединения прибора:  G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).

Общие сведения:
Разделители сред  DL тубусно-фланцевой конструкции предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, вязких кристаллизирующихся сред  или несущих взвешенные твердые частицы сред.

Области применения:
- Химическая промышленность.
- Нефтяная промышленость
- Газовая промышленость

Отличительные особенности:

- Изготовлен полностью из нержавеющей стали
- Мембрана имеет надежную сварную конструкцию
- Возможно изготовление всех стандартных размеров и номинальных диаметров
- Большой выбор материалов фланца и мембраны

Дополнительные технические параметры и коды оформления заказа:
- Модель мембранного разделителя:  DL.
- Наличие капилляра из нерж. стали:  с капилляром – WI,
                                                        без капилляра – Cl.
- Длина капиллярной линии:  0.5(1…15) метров.
- Резьба присоединения прибора:  стандарт - G 1/2 (вну), М20х1,5 (вну),
                                                   заказ - G1/4 (вну), М12х1,5 (вну), G3/8(вну).
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS;
                                  заказ – UM – монель;  UL – хастеллой “С”;  UP – серебро
                                  (давление от 21 бар); UR – титан; UQ – тантал.
- Материал тубуса:  стандарт – CL – нержавеющая сталь 316 SS;
                             заказ – CM - нержавеющая сталь 316L SS;
                             CN – монель; CO - хастеллой “С”.
- Высота тубуса: стандарт – 50 мм;
                         заказ – 100, 150, 200 мм.
- Материал фланца:  стандарт- TM - нержавеющая сталь 316 SS;
                               заказ – CM - нержавеющая сталь 316L SS;
                               CN – монель; CO - хастеллой “С”.
- Номинальный диаметр присоединения к процессу: DN 50, 80, 100, 125 по EN1092-1.
- Номинальное давление (PN): 16, 40 бар.

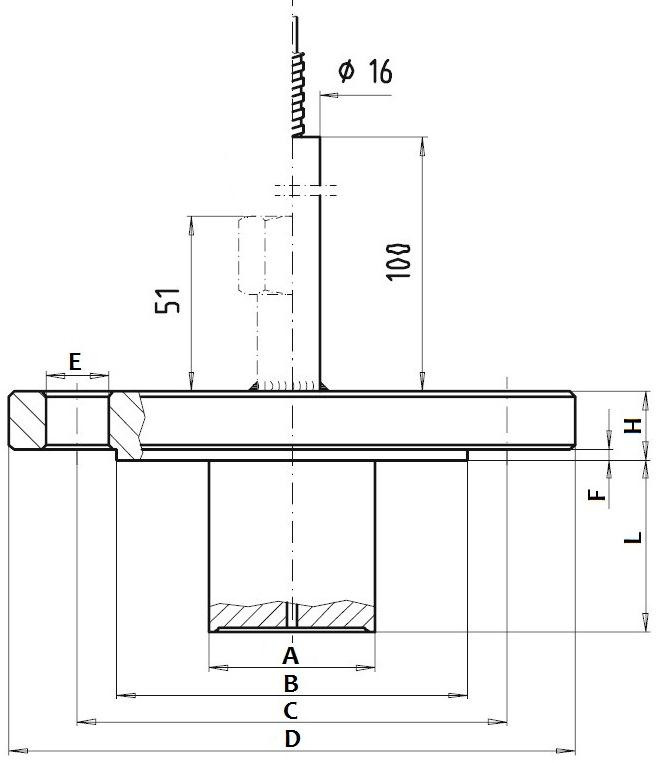

Габаритные и присоединительные размеры:



 DN
(мм)
 PN
(бар)
 Размеры в мм
L
 A  B C
D
E
F
H
N
50
40
48.3
102
125
165
18
2
20
4
 50, 100,
150, 200
(возможны
другие
высоты)
80
16
40
76
76
138
138
160
160
200
200
18
18
2
2
20
24
8
8
100
16
40
94
94
158
162
180
190
220
235
18
22
2
2
20
24
8
8
125
16
40
125
125
188
188
210
210
250
270
18
22
2
2
22
26
8
8

N – количество отверстий

Пример оформления заказа на примере стандартной модели:
DL – WI – 3 mtr – G 1/2(вну) – UJ – CL – 50 мм - TM – DN80 по EN1092, форма B1 – PN 16


Заказать DL Мембранный разделитель сред
