DI Мембранный разделитель сред / Функциональная аппаратура / Каталог продукции

Мембранный разделитель сред, DI

Краткие технические данные:
Материал верхнего фланца: нержавеющая сталь 304 SS.
Материал нижнего фланца (“I” секция): нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Материал гаек, винтов: углеродистая сталь.
Уплотнение:  витон.
Диапазон измерения давления:  S21:  -1…0 & 0…40 бар;
                                                S22:  0…16 (25…400) бар.
Присоединения к процессу:  фланцевое DN 15, 20, 25, 40, 50, 80, 100 по DIN/BS/ANSI/JIS.
Резьба присоединения прибора:  G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).

Общие сведения:
Разделители сред  DI предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, вязких кристаллизирующихся сред  или несущих взвешенные твердые частицы сред.

Области применения:
- Очистные сооружения
- Перерабатывающая промышленность.
- Нефтяная промышленость
- Газовая промышленость
- Пищевая промышленость
- Машиностроение

Отличительные особенности:
- Изготовлен полностью из нержавеющей стали
- Мембрана имеет надежную сварную конструкцию
- Конструкция быстро и легко разбирается для чистки мембраны
- Разработан для общепромышленного применения
- Возможность использования промывного кольца

Дополнительные технические параметры и коды оформления заказа:

- Модель мембранного разделителя:  DI.
- Модификация разделителя:  S21:  -1…0 & 0…40 бар;
                                            S22:  0…16 (25…400) бар.
- Резьба присоединения прибора:  стандарт - G 1/2 (вну), М20х1,5 (вну),
                                                   заказ - G1/4 (вну), М12х1,5 (вну), G3/8(вну).
- Материал верхнего фланца:  стандарт - XW - нержавеющая сталь 304 SS;
                                                               заказ – YA - нержавеющая сталь 316L SS;
                                                                             XY - нержавеющая сталь 316 SS;
                                                                             YC – углеродистая сталь;
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS;
                                                  заказ – UM – монель;  UL – хастеллой “С”;  UP – серебро
                                                        (давление от 21 бар); UR – титан; UQ – тантал.
- Материал уплотнения:  стандарт – VI – фторопласт;
                                                заказ – YR – сталь.
- Материал нижнего фланца:  стандарт – TM – нержавеющая сталь 316 SS;
                                                         заказ – TK - нержавеющая сталь 304 SS;  TL - нержавеющая сталь
                                                         316L SS;  UH – титан; TX – монель; TT - хастеллой “С”;  UD – тантал;
                                                         TZ – поливинилхлорид; UA – поливинилиденфторид;
                                                         TY- полипропелен; TN – углеродистая сталь.
- Присоединения к процессу:  DIN (2527, 2633, 2635, 2642);
                                            JIS – B 2210;
                                           BS-10;
                                           ANSI B 16.5;
                                           GB/T 9123.1-2000;
- Номинальный диаметр присоединения к процессу: DN 15; 20; 25; 40; 50; 80; 100.-
- Материал гаек, винтов:  стандарт -  VB - углеродистая сталь;
заказ- XQ - нержавеющая сталь 304 SS; XS – крашенная углеродистая сталь;
XR – нержавеющая сталь 316 SS.
- Дополнительное уплотнение внутренней полости разделителя:  заказ  - VS – покрытие фторопластом толщиной 2 мм полностью внутренней части разделителя имеющей контакт с измеряемой средой; VV – покрытие мембраны фторопластом для температуры измеряемой среды 150? С; VZ – покрытие мембраны фторопластом для температуры измеряемой среды 315? С.

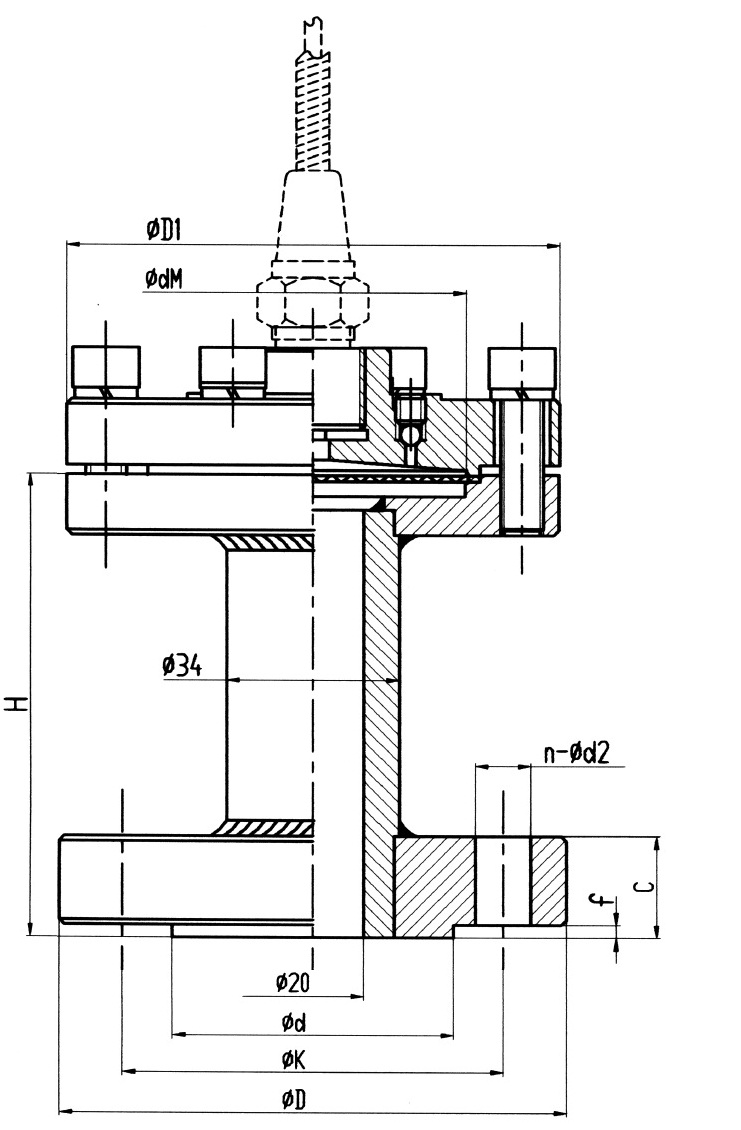

Габаритные и присоединительные размеры:



 Фланцевое соединение
 Мембрана

DN

(мм)

PN

(бар)

Размеры (мм)
 D1
 dM
 D1'
 dM'
 H
 D C
d2
K
f
d
n
15 10/40
95
14
14
65
2
46
4
97
56
61.5
49
82
20
10/40
105
16
14
75
2
56
4
97
56
61.5
49
82
25 10/40 115
16
14
85
2
65
4
97
56
61.5
49
82
40 10/40
150
18
18
110
2
84
4
97
56
61.5
49
82
63/100 170
26
22
125
2
84
4
77
36
 45 30
82
160 170
36
22
125 2
84
4
77
36
45
30
82
260
180
39
29
124
7
73
4
77
36
45
30
82
420
205
52
32
146
7
73
4
77
36
45
30
82
50
10/40
165
20
18
125 2
99
4
97
56
61.5
49
82
63
180
26
22
135
2
99
4
77
36
45
49
82
100
195
28
26
145
2
99
4
77
36
45
30
82
160
195 38
26
145
2
99
4
77
36
45
30
82
260
215
46
26
165
7
92
8
77
36
45
30
82
420
235
58
29
171.5
7
92
8
77
36
45
30
82
80
10/16
200
20
18
160
2
132
8
97
36
61.5
49
82
25/40 200
24
18
160
2
123
8
97
36
61.5 49
82
63
215
28
22
170
2
132
8
77
36
45
30
82
100
230
32
26
180
2
156
8
77
36/30
45
30
82
100
10/16
220
22
18
180
2
156
8
97
56
61.5
49
82
25/40
235 24
22
190
2
156
8
97
56
61.5
49
82
63
250
30
26
200
2
156
8
77
36
45
30
82
100
265
36
30
210
2
156
8
77
36/30
45
30
82

Пример оформления заказа на примере стандартной модели:
DI – S21 – G1/2 (вну) – XW – UJ – VI – TM – DIN 2527 – DN 50 - VB
