Термопреобразователи сопротивления ТСМ.ГПКШ.038, ТСП.ГПКШ.038

Термопреобразователи сопротивления ТСМ.ГПКШ.038, ТСП.ГПКШ.038

Назначение:

  • измерение температуры жидких и газообразных сред в различных отраслях промышленности

  • в качестве замены термопреобразователей ТСМ-1088, 5Ц2.822.026

Внесены в Госреестр под № 40619-09.

Технические характеристики:

рабочий диапазон температур, °С

от минус 60 до плюс 180

тип градуировочной характеристики по ГОСТ Р8.625-2006

см. табл.

класс допуска

С

показатель тепловой инерции, с

не более 20 (d=8мм), не более 40 (d=10мм)

диапазон условных давлений (Ру), МПа

до 6,3

схема соединений (по требованию заказчика)

сх.2, сх.3, сх.4

защищенность со стороны выводов от воздействия пыли и воды по ГОСТ 14254-80

IР55

вибропрочность

N3 по ГОСТ 12997-84

герметичность к измеряемой среде

герметичен

климатическое исполнение

C4 по ГОСТ 12997-84

материал защитной арматуры

сталь 12Х18Н10Т





Обозначение

L, мм

d, мм

Масса, г, не более

Рисунок

ТСМ.ГПКШ.038 или ТСП.ГПКШ.038

120

8

360

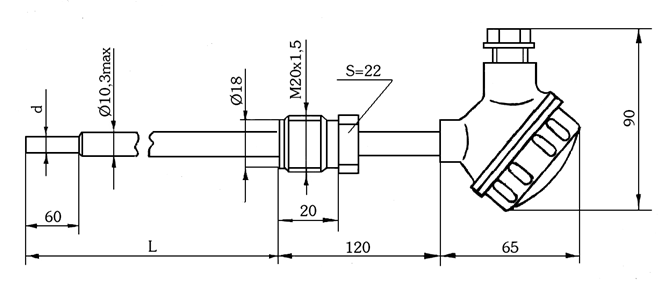

Рис.1

-01

160

8

380

-02

200

8

410

-03

250

8

440

-04

320

8

410

-05

400

8

580

-06

500

10

630

-07

630

8

690

-08

800

8

770

-09

1000

10

840

-10

1250

10

960

-11

1500

10

1100

-12

1600

10

1120

-13

2000

10

1320

-14

2500

10

1570

-15

3250

10

1900

-16

800

10

770

-17

120

8

360

-18

160

8

380

-19

200

8

410

-20

250

8

440

-21

320

8

410

-22



200

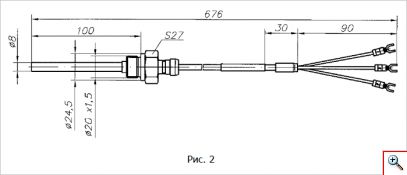

Рис.2
