Анализатор растворённого кислорода АРК-5101
ТУ 4215-037-10474265-08
Код по ОКП 42 1520
Анализатор АРК-5101 предназначен для
измерения концентрации растворённого кислорода и температуры
водных сред.

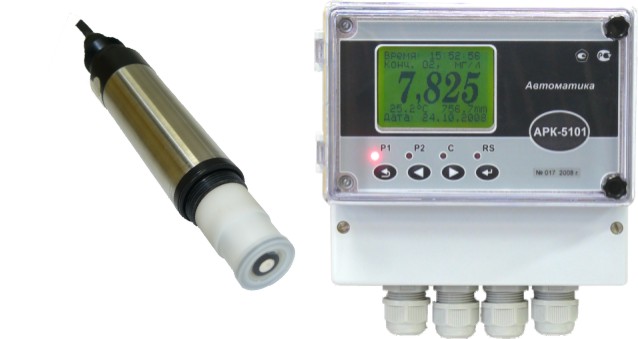

Прибор представляет собой одноканальное средство измерения,
состоящее из амперометрического датчика и измерительного прибора
навесного монтажа.
Прибор обеспечивает цифровую индикацию и графическое отображение
измеренных значений, их пропорциональное преобразование в
унифицированные аналоговые выходные сигналы постоянного тока,
обмен данными с компьютером по цифровому интерфейсу RS-485,
сигнализацию о выходе измеряемых параметров за пределы заданных
значений, а также их архивирование.
Прибор комплектуется погружной арматурой или гидропанелью
ГП-5101 с проточной измерительной ячейкой для анализа особо
чистой воды.
Прибор применяется при контроле процессов химводоподготовки в
теплоэнергетике – ТЭЦ, ГРЭС, АЭС, теплосетях, котельных, а также
на очистных сооружениях, в рыбном хозяйстве и пищевой
промышленности, при очистке воды, в биотехнологии.
|
Наименование параметра |
Значение параметра |
|
Режим работы |
с автоматическим выбором диапазона измерений
|
|
Диапазон измерений концентрации растворённого кислорода: |
|
- |
(0,0...999,9) мкг/л |
|
- |
(1000...1999) мкг/л |
|
- |
(2,000...9,999) мг/л |
|
- |
(10,00...19,99) мг/л |
|
Предел допускаемого значения основной приведённой погрешности |
±(2,5 + 0,035I), где I - измеренное значение в мкг/дм3
|
|
Диапазон температур анализируемой жидкости |
(0...45) °С |
|
Вид термокомпенсации |
автоматический и ручной |
|
Компенсация изменения атмосферного давления |
автоматическая |
|
Компенсация солёности |
ручная |
|
Градуировка |
по атмосферному воздуху |
|
Тип НСХ датчика температуры, встроенного в измерительный
датчик прибора |
Pt1000 |
|
Длина линии связи между прибором и измерительным датчиком |
не более 10 м |
|
Тип индикатора |
жидкокристаллический графический |
|
Параметры выходных сигналов : |
|
- два аналоговых программируемых |
(0...5), (0...20), (4...20) мА (выбираются заказчиком)
|
|
- цифровой |
RS485, протокол обмена ModBus RTU |
|
- два дискретных |
переключающий "сухой контакт", 240 В, 3 А |
|
Интервал записи в архив |
от 1 с до 5 мин (программируется пользователем)
|
|
Время архивирования |
от 4,4 ч до 55 суток |
|
Параметры сетевого питания |
~220 В, 50 Гц |
|
Потребляемая мощность |
не более 15 ВА |
|
Климатическое исполнение |
УХЛ 4.2* |
|
Условия эксплуатации: |
|
- температура окружающего воздуха |
(+5...+50) °С |
|
- относительная влажность окружающего воздуха
|
до 80 % при 35 °С |
|
- атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Степень защищённости прибора и датчика от внешних воздействий
по ГОСТ 14254 |
IP65 |
|
Устойчивость к механическим воздействиям |
N2 по ГОСТ 12997 |
|
Материал корпуса |
полистирол |
|
Масса |
не более 1,6 кг |
|
