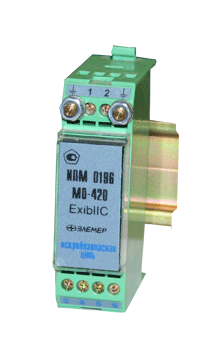

Преобразователи измерительные модульные ИПМ 0196Ех/М0

Назначение

Преобразователи измерительные модульные предназначены для преобразования сигналов термопреобразователей сопротивления и преобразователей термоэлектрических в унифицированный сигнал постоянного тока 4…20мА

ИПМ применяются в различных отраслях промышленности.

Функциональные и конструктивные особенности

• ИПМ по числу преобразуемых входных сигналов являются одноканальными

• Для обеспечения искробезопасности в ИПМ установлен барьер искрозащиты

• На передней панели (под защитной крышкой) расположены потенциометры подстройки «0» и коэффициента усиления «К»

• ИПМ монтируется на DIN-рейку 35мм

• Подключение внешних цепей осуществляется с помощью клемных колодок под винт

Исполнение

Прибор имеет взрывозащищенное исполнение «искробезопасная электрическая цепь» [Exib]IIC

Технические характеристики

• Диапазоны преобразуемых температур, НСХ первичных преобразователей, пределы допускаемой основной приведенной погрешности



  Диапазоны преобразуемых температур, ºС	НСХ	Пределы допускаемой основной приведенной погрешности, %
  -50…+50	100М, 100П, Pt100	0,5; 0,25*
  	50М, 50П	0,5
  -25…+25	50М, 100М, 50П, 100П, Pt100	0,5
  0…+50	50М, 100М, 50П, 100П, Pt100	0,5
  0…100	100М, 100П, Pt100	0,25
  	50М, 50П	0,5; 0,25*
  0…150	50М, 100М, 50П, 100П, Pt100	0,25
  0…200	50М, 100М, 50П, 100П, Pt100	0,25
  0…300, 0…400	50П, 100П, Pt100	0,25
  	ТХА ХА(К)	1
  	ТХК ХК(L)	1,5
  0…500	50П, 100П, Pt100	0,25
  0…600	ТХА ХА(К)	0,5
  	ТХК ХК(L)	1,5
  0…900	ТХА ХА(К)	0,6

  * - по отдельному заказу


• Питание осуществляется источником постоянного тока напряжением - 24В
• Мощность, потребляемая ИПМ, не более - 1,0ВА
• Время установления рабочего режима не более 15 мин
• Время установления выходного сигнала не более 30 сек
• Изоляция элементов искробезопасной цепи относительно элементов искроопасной цепи выдерживают испытательное напряжение 500В

Климатические условия эксплуатации

Степень защиты от пыли и влаги

Габаритные размеры

• Длина – 78,5мм
• Ширина – 22,5мм
• Высота – 60,5мм

Масса

Межповерочный интервал

Гарантийный срок эксплуатации
