Промышленный двухканальный рН-метр рН-4122
ТУ 4215-050-10474265-06
ТУ 4215-046-10474265-04
Код по ОКП 42 1522
рН-4122 предназначен для автоматического
измерения активности ионов водорода (рН),
окислительно-восстановительного потенциала (ОВП) и температуры
водных сред.

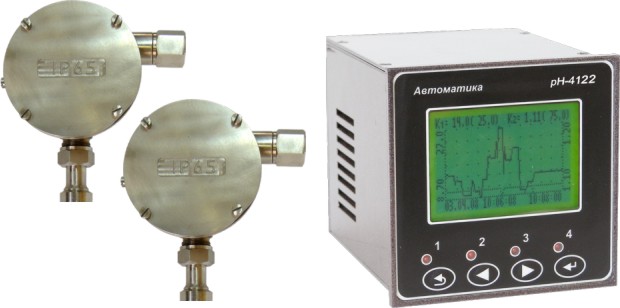

Прибор представляет собой двухканальное средство измерений и
состоит из двух первичных преобразователей (ПП) рН-41211)
и двухканального измерительного прибора (ИП).
рН-4122 обеспечивает цифровую индикацию значений рН, эдс и
температуры, преобразование их в пропорциональные значения
унифицированных выходных сигналов постоянного тока, обмен
данными по цифровому интерфейсу RS485, сигнализацию о выходе
измеряемых параметров за пределы заданных значений, а также
архивирование и графическое отображение результатов измерений.
Область применения: теплоэнергетика, химическая,
нефтехимическая, целлюлозно-бумажная, пищевая и другие отрасли
промышленности.
|
Наименование параметра |
Значение параметра |
|
Количество измерительных каналов |
2 |
|
Диапазон измерений рН |
(0...14) ед. рН |
|
Диапазон измерений эдс |
(-750...+750) мВ |
|
Температура анализируемой среды |
(0...+100) ºС |
|
Электродная система (ЭС) |
комбинированный рН-электрод,
комбинированный ОВП-электрод |
|
Предел допускаемого значения основной абсолютной погрешности: |
|
- при измерении рН в комплекте с ЗС |
±0,05 рН |
|
- при измерении ОВП в комплекте с ЭС |
±2 мВ |
|
- при измерении температуры |
±0,5 °С |
|
Параметры выходных сигналов: |
|
- по два аналоговых программируемых |
(0...5), (0...20), (4...20) мА (выбираются заказчиком)
|
|
- цифровой |
RS485, протокол обмена ModBus RTU |
|
- два дискретных |
переключающий "сухой контакт", 240 В, 3 А |
|
Область задания уставок по рН и температуре |
во всём диапазоне измерений |
|
Линия связи между ПП и ИП |
трёхпроводная, сечение проводов не менее 0,35 мм2
|
|
Длина линии связи |
не более 300 м |
|
Тип индикатора |
жидкокристаллический графический |
|
Ёмкость архива (количество записей пар значений рН и
температуры) |
15 872 точки |
|
Время архивирования |
от 4,4 ч до 55 суток |
|
Интервал записи в архив |
от 1 с до 5 мин. (программируется пользователем)
|
|
Параметры сетевого питания |
~(100...240) В, (50...60) Гц |
|
Потребляемая мощность |
не более 15 ВА |
|
Климатическое исполнение: |
|
- ПП |
УХЛ 4 по ГОСТ 15150 |
|
- ИП |
УХЛ 4.2*, но при температуре (5...50) °С |
|
Степень защиты от воздействия пыли и воды: |
|
- ПП |
IP65 по ГОСТ 14254 |
|
- ИП (по передней панели) |
IP54 по ГОСТ 14254 |
|
Устойчивость к механическим воздействиям: |
|
- ПП |
группа V2 по ГОСТ 12997 |
|
- ИП |
группа N2 по ГОСТ 12997 |
|
Материал корпуса ПП: |
|
- типы Д и И |
дюралюминий |
|
- тип Н |
сталь 12Х18Н10Т |
|
Материал корпуса ИП |
дюралюминий |
|
Габаритные размеры ИП |
(96×96×132) мм |
|
Масса: |
|
- ПП |
не более 2 кг |
|
- ИП |
не более 1 кг |
1)В приборе предусмотрена возможность
программно переключать каналы на работу с первичными преобразователями
прибора АЖК-3101М. |
