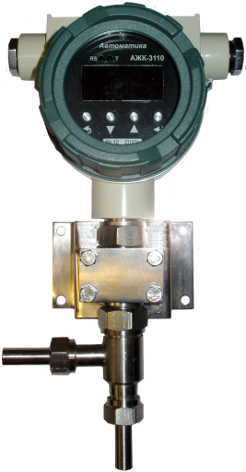

Кондуктометр-трансмиттер с контактным датчиком АЖК-3110

ТУ 4215-046-10474265-2009

Код по ОКП 42 1522

Кондуктометр-трансмиттер с контактным датчиком АЖК-3110 предназначен для автоматического измерения удельной электрической проводимости (УЭП) или концентрации растворов кислот, щелочей, солей и других растворов, не образующих на электродах датчика плёнку. Кондуктометр-трансмиттер комплектуется проточной или погружной арматурой для установки комбинированного электрода. Электронный блок анализатора помещён в корпус с видом взрывозащиты "Взрывонепроницаемая оболочка".

АЖК-3110 обеспечивает цифровую индикацию значений основных измеряемых параметров и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS485. Анализатор может работать в локальной сети Modbus (RTU, ASCII) или подключаться к измерительному прибору.

Анализатор АЖК-3110 является программируемым в части выбора режима измерений, индикации и диапазона преобразования измеренного значения в выходной токовый сигнал или параметров цифрового интерфейса.

Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная и другие отрасли промышленности.

Наименование параметра Значение параметра
Диапазон измерений УЭП в зависимости от модификации (задаётся программно):
- АЖК-3110.1 (0,000...1,000), (0,00...10,00), (0,0...100,0), (0...1000) мкСм/см
- АЖК-3110.2 (0,000...1,000), (0,00...10,00), (0,0...100,0), (0...1000) мСм/см
Диапазон измерений концентрации (задаётся программно):
- АЖК-3110.К:
- H2SO4 (0…25) %, (95…99) %
- HCl (0…15) %
- HNO3 (0…20) %
- NaOH (0…10) %, (20…40) %
- KOH (0…20) %
- NaCl (0…20) %; (0…230) г/л
Диапазон измерений температуры анализируемой среды (0...150) °С
Давление анализируемой жидкости не более 0,6 МПа
Динамическая вязкость анализируемой жидкости не более 0,2 Па·с
Тип датчика ПП проточный или погружной
Длина погружаемой части ПП (50...2000) мм
Длина четырёхпроводной линии связи не более 800 м
Параметры выходных сигналов:
- аналоговый пост. тока, пропорциональный диапазонам измерений УЭП и температуры, гальванически изолированный от входных сигналов (0...5), (0...20), (4...20) мА (выбираются программно)
- цифровой интерфейс RS485 (протокол обмена ModBus RTU или Modbus ASCII)
Автоматическая температурная компенсация зависимости концентрации и УЭП от температуры
Предел допускаемого значения основной приведённой погрешности:
- у анализаторов УЭП не более ±2,0 %
- у анализаторов концентрации не более ±5,0 %
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в диапазоне температур эксплуатции ±1,0 %
Предел допускаемого значения абсолютной погрешности при измерении температуры (не более):
- в диапазоне измерений (0…50) ºС ±0,5 ºС
- в диапазоне измерений (50…100) ºС ±1,0 ºС
- в диапазоне измерений (100…150) ºС ±2,0 ºС
Тип индикатора четырёхразрядный семисегментный светодиодный
Материал корпуса ПП дюралюминий, с прозрачным окном для индикации
Температура эксплуатации (5...50) °С
Степень взрывозащиты корпуса ПП 1ExdIIBT6X
Степень защищённости от внешних воздействий по ГОСТ 14254 IP65
Устойчивость к механическим воздействиям группа V2 по ГОСТ 52931-08
Напряжение питания постоянного тока (12…36) В
Потребляемая мощность не более 3 ВА
Габаритные размеры (152×135×127) мм
Масса не более 2 кг
