Концентратомер АЖК-3101.К

ТУ 4215-046-10474265-04

Код по ОКП 42 1522

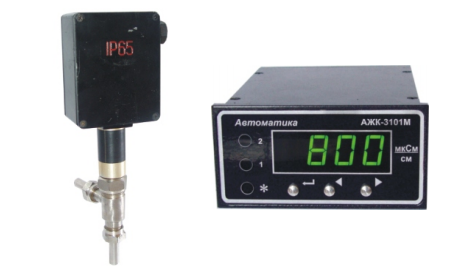

Прибор представляет собой одноканальное средство измерения и состоит из первичного преобразователя (ПП) удельной электрической проводимости (УЭП) и измерительного прибора (ИП). Пересчёт значений УЭП в единицы концентрации производится в ИП.

Прибор обеспечивает цифровую индикацию
значений концентрации, преобразование значения
концентрации в пропорциональное значение унифицированного аналогового выходного сигнала постоянного тока и сигнализацию о выходе концентрации за
пределы заданных значений.

Области применения: теплоэнергетика, химическая, нефтехимическая и другие отрасли промышленности.

Наименование параметра Значение параметра
Диапазоны измерения
- H2SO4 (0...10), (0...15), (0...25), (95...99) %
- HCl (0...5), (0...10), (0...15) %
- HNO3 (0...10), (0...20) %
- NaOH (0...5), (0...10), (20...40) %
- KOH (0...5), (0...10), (0...15), (0...20) %
- NaCl (0...20) %
Предел допускаемого значения основной приведенной погрешности
- в зависимости от диапазона измерения но не более 5% (уточняется при заказе)
Диапазон температур анализируемой жидкости (5...95) °С
Длина погружной части (50...2000) мм
Тип датчика проточный или погружной
Материал датчика по умолчанию сталь 12Х18Н10Т
Материал корпуса электронного блока ПП алюминиевый сплав (покрытие полимерное порошковое)
Давление анализируемой жидкости не более 1,6 МПа
Расход анализируемой жидкости
- для проточного датчика не более 100 л/ч
Вязкость анализируемой жидкости
- должна быть не более 0,2 Па*с
Индикатор ИП четырехразрядный семисегментный
Выходной сигнал ПП время-импульсный токовый
Линия связи между ПП и ИП двухпроводная
- сечение провода не менее 0,35 мм2
Длина линии связи не более 1000 м
Область задания уставок по концентрации во всём диапазоне измерения
Термокомпенсация зависимости концентрации от температуры
Температура приведения в соответствии с заказом
Диапазон термокомпенсации
- относительно температуры приведения ±15 °С
Предел допускаемого значения дополнительной приведенной погрешности
- вызванной изменением температуры анализируемой жидкости на ±15°С относительно температуры приведения (при вкл. термокомпенсации) не более ±2%
Количество точек линеаризации
- зависимости концентрации от УЭП 2-5 точек
Выходные сигналы ИП
- аналоговый постоянного тока, пропорциональный диапазону измерения, гальванически изолированный от входного сигнала (0...5) мА или (4...20) мА
- дискретные,программируемые,срабатывание по уставкам концентрации,напряжение коммутации ~240 В,ток коммутации 3 А,«сухой контакт» 2 реле
Напряжение питания ~220 В, 50 Гц
Потребляемая мощность не более 7 ВА
Степень защиты от пыли и воды
- корпуса ПП IP65 по ГОСТ 14254
- корпуса ИП обыкновенное
Климатическое исполнение
- ПП 4
- ИП УХЛ 4.2*, но при температуре (5...50) ºС
Устойчивость к механическим воздействиям
- ПП V2 по ГОСТ 12997
- ИП N2 по ГОСТ 12997
Масса
- ПП с проточным датчиком не более 2 кг
- ИП не более 1 кг
