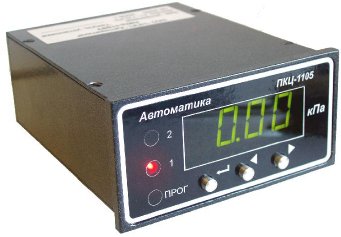

Приборы контроля давления цифровые
 ПКД-1105Т
ПКД-1105Н
ПКД-1105ТН
ТУ 4212-089-10474265-07
Код по ОКП 42 1282
Приборы предназначены для измерения малого
давления или разрежения неагрессивных газов, преобразования их в
унифицированные сигналы постоянного тока, цифровой индикации
значения давления, сигнализации выхода давления за пределы
заданных значений (уставок).
Приборы применяются для измерения малых давлений газов в
различных отраслях промышленности, в том числе в ЖКХ для
оснащения котельных и т.п.
Конструктивно приборы выпускаются в двух исполнениях – корпус
для щитового или навесного монтажа.
Модели:
ПКД-1105Н – измерение избыточного давления - напоромер;
ПКД-1105Т – измерение разрежения (вакуума) – тягомер;
ПКД-1105ТН — измерение избыточного давления и разрежения
- тягонапоромер.
Приборы программируемые.
Пользователь может выбирать (изменять):
- диапазон изменения входного сигнала;
- диапазон изменения выходного сигнала (тока);
- установку нуля;
- настраивать режим срабатывания выходных реле для обеспечения
работы в режиме двух-или трехпозиционного регулятора.
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения (линейная шкала) |
|
- ПКД-1105Н (напоромер) |
(0...0,25; 0...1; 0...2,5; 0...5; 0...7,5) кПа
|
|
- ПКД-1105Т (тягомер) |
(0...-0,25; 0...-1; 0...-2,5; 0...-5; 0...-7,5) кПа
|
|
- ПКД-1105ТН (тягонапоромер) |
(0...±0,125; 0...±0,5; 0...±1; 0...±2,5; 0...±4) кПа
|
|
Класс точности |
1,5 или 2,5 |
|
Выходные сигналы |
|
- аналоговый |
(0...5) мА или (4...20) мА |
|
- 2 дискретных |
переключающий «сухой контакт», ~240 В, 3 А |
|
Индикация измеряемого параметра |
4 разряда |
|
Цвет индикатора |
зелёный или красный |
|
Сигнализация работы реле |
2 светодиодных индикатора |
|
Напряжение питания |
~220 В, 50 Гц |
|
Потребляемая мощность |
не более 5 ВА |
|
Климатическое исполнение |
УХЛ 4.2* |
|
- температура окружающего воздуха |
(5...50) °С |
|
- относительная влажность воздуха |
до 80 % при 35 ºС |
|
- атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Устойчивость к механическим воздействиям по ГОСТ 12997 |
N2 |
|
Материал корпуса |
дюралюминий с полимерным покрытием |
|
Габаритные размеры по DIN 43700 |
(48×96×118) мм |
|
Вес |
не более 0,6 кг |
|
Подключение к процессу |
штуцер под трубку ПВХ (6×4) мм |
|
Средняя наработка на отказ |
не менее 64 000 ч |
|
Средний срок службы |
не менее 8 лет |
ПРОГРАММИРУЕМЫЕ РЕЖИМЫ РАБОТЫ РЕЛЕ

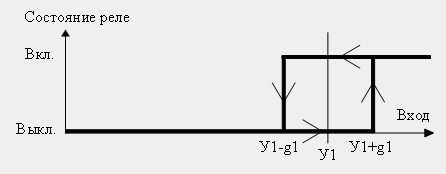

Рис. 1. Сигнализация "выше уставки У1" с гистерезисом ±g1
(двухпозиционный регулятор)

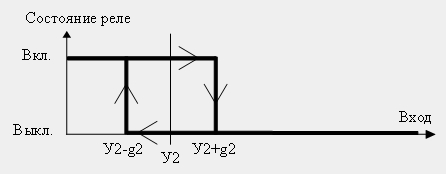

Рис. 2. Сигнализация "ниже уставки У2" с гистерезисом ±g2
(двухпозиционный регулятор)

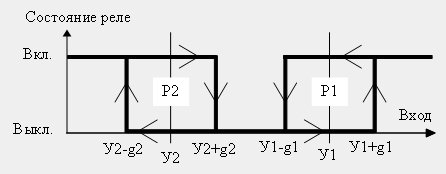

Рис. 3. Двухпороговая аварийная сигнализация

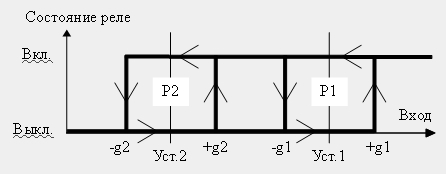

Рис. 4. Трёхпозиционный регулятор |
