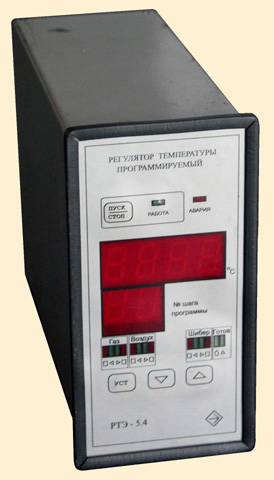

Промышленный измеритель ПИД-регулятор
РТЭ-5.4 (Гром) для газовых печей разных типов
Прибор может измерять и регулировать температуру в
многозонных печах самостоятельно и в составе
технологической линии под управлением ПЭВМ, работая по
многошаговой программе изменяя не только температуру, но
и по желанию оператора изменять состав среды газовой
печи при отжиге или закалке.
Прибор внесен в Государственный реестр измерительной
техники.
Габариты: 72х144х225
Класс точности: 0.1%
Диапазон измеряемых температур ºС: (0…2500)
Входы: 4 Аналоговых; 8 дискретных
(для модели «Гром»)
Входы: 8 Аналоговых; 8 дискретных
(для модели «Молния»)
Типы подключаемых датчиков: ТХА, ТХК, ТПП, ТПР,
ТВР, унифицированный 0-5мА или 4-20 мА (универсальный
вход).
Выходы: 8- дискретных (0.1 А, 250 В),
2 аналоговых (0(4) - 20 мА)
Встроенный газовый пропорций-анализатор для модели
«Гром»
Возможность программирования технологическо-го процесса
по параметру время / температура: (24 шага программы по
9999 минут каждый)
Интерфейс: RS 485
Функциональные особенности
● Универсальный термопарный вход.
● Выносной компенсатор холодного спая термопар (на схеме
– D1 КХС) Цифровая фильтрация и линеаризация входных
сигналов.
● Имеет функцию внешней аналоговой коррекции управления
(по входу «качество горения») в ручном и автоматическом
режиме.
● Выбор и конфигурирование структуры регулятора:П, ПИ,
ПД, ПИД регулирование с импульсным и аналоговым выходом.
● Алгоритм управления заслонками газ, воздух, шибер в
динамическом режиме позволяет добиться экономии газа от
8 до 30%, в особенности на высоких температурах.
● Цифровая индикация значений параметров.
● Задание и технологическая сигнализация отклонения от
уставок минимум и максимум.
● Цифровой аппаратный и программный фильтр аналоговых
входов от воздействия помех.
● Технология оптической изоляции обеспечивает
гальваническую развязку по выходу и питанию до 1500 В.
● Возможность задания алгоритма работы прибора с учетом
работы внешних устройств.
● Программируемая логика работы выходных устройств.
● Изменение программы работы возможно без остановки
регулятора.
● Мониторинг исправности датчиков (их линий связи или
измерительного канала).
● Управление скоростью изменения нагрева и охлаждения, а
также задания программы по времени или по скорости
нагрева или охлаждения.
● Программируемый таймер и задание программы в виде
многошаговой функции температура/время, мощность/время,
соотношение газ/воздух время, окислительная среда/время,
восстановительная среда/время.
● Регулирование аналоговыми устройствами и работа с
регистрирующим устройством (самописцем).
● Работа с ПВЭМ по гальванически развязанному RS485 в
том числе настройка и конфигурирование.
● Энергонезависимая память.
Пример записи обозначения прибора РТЭ – 5.4М при
заказе.
РТЭ – 5.4М - 10 - 24 - прибор с одним каналом
регулирования, входным сигналом от термопреобразователей
электрических, выходным сигналом до 0,1 А и напряжением
до 30 В. Напряжение питания 24В постоянного тока.
|
