Термоэлектрические преобразователи бескорпусные проволочные модификаций ТП-К(N; L) 0001 и 0002
Термопреобразователи бескорпусные используются для измерения
температуры поверхностей в окислительных и нейтральных газовых
средах, не содержащих веществ, вступающих во взаимодействие с
материалом термопар, а также в качестве чувствительных элементов
для термопреобразователей других конструкционных модификаций.
Технические характеристики термопреобразователей:
|
Параметр |
ТП-К, ТП-N |
ТП-L |
|
Диапазон рабочих температур, °С |
– 40 ÷ 1100 |
– 40 ÷ 600 |
|
Рабочее давление, МПа |
0.1 |
0.1 |
|
Класс допуска |
1 или 2 |
2 |
|
Материал защитного чехла |
нет |
нет |
|
Количество рабочих спаев |
1 |
1 |
|
Диаметр термоэлектродов, мм |
1.2 или 3.0 (3.2) |
1,2 или 3,2 |
|
Показатель тепловой инерции, сек |
для 0001 |
10 |
- |
|
для 0002 |
3 |
3 |
Примечание: при необходимости, возможно изготовление
термопреобразователя с термоэлектродами других диаметров, что
указывается в явном виде при заказе.
Перечень исполнений термопреобразователей.
|
Тип ТП |
Моди- фикация |
Диаметр электродов мм |
Кол-во рабочих спаев |
Длина монтажной части,
ℓ, мм |
|
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
ТП-К(N) |
0001 |
2х3,0 (3.2) |
1 |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-К(N, L) |
0002 |
2х1,2 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |

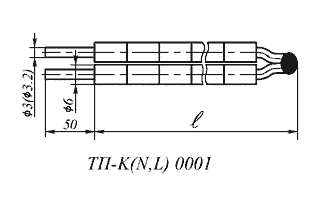

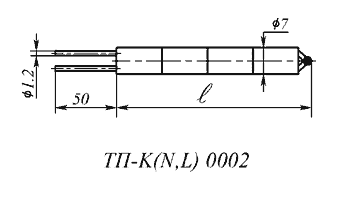

Условное обозначение: ТП-Х 0001-(2х6) - ℓ или ТП-Х 0002 –
7 - ℓ
Пример записи при заказе:
ТП-К 0001-(2х6)-800 - термопреобразователь с
хромель-алюмель (К) бескорпусной проволочный с
электродами в одноканальных изолирующих трубках диаметром по
6 мм и монтажной длиной 800 мм.
Без дополнительного указания термопреобразователи
поставляются по 2 классу точности.
|
