Термоэлектрические преобразователи
вольфрам-рениевые типа ТП-А 211, 221, 231, 241, 251
Термопреобразователи предназначены для измерения температуры
высокотемпературных газообразных окислительных, инертных и
водородных сред, не разрушающих материал защитного
чехла, а также в вакууме.

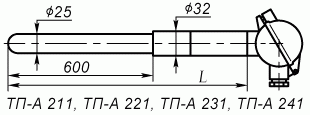

 Термопреобразователи

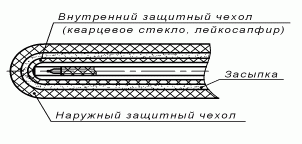

имеют двойной керамический чехол: внутренний - герметичный из
кварцевого стекла (К) или лейкосапфира (Л), наружный - из
кварцевой керамики (SiO2) для модификации 211, из
карбида кремния (SiC) для модификации 221, из нитрида кремния
(Si3N4) для модификации 231, из корунда
(А12О3) для модификации 241.

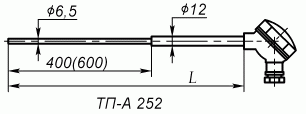

Термопреобразователи модификации 251 и 252 имеют одинарный чехол
из лейкосапфира (монокристалл А12О3).
Термоэлектроды термопары загерметизированы во внутреннем
чехле и в головке термопары для исключения проникновения
кислорода воздуха внутрь чехла. Это позволяет использовать
термопреобразователи в окислительной газовой среде для замены
термопар из драгоценных металлов.

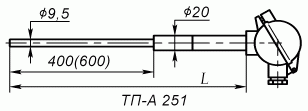

Конструкция термопреобразователей ТП-А 251 защищена патентом
на полезную модель №42311 от 27 ноября 2004г.
Наружный чехол термопреобразователя частично армирован
снаружи стальной трубой. Высокотемпературная часть металлической
арматуры чехла выполнена из сплава ХН45Ю и рассчитана на
температуру до 1200 °С. Длина керамической части чехлов равна
600 мм для всех монтажных длин термопреобразователя (кроме ТП-А
251). Термоэлектроды термопреобразователей армированы
двухканальной трубкой из оксидной керамики (А12О3).
Для измерения темперапуры внутри вакуумных камер в процессах
силицирования, алитирования композиционных материалов при
наличии высокого углеродного потенциала, термопреобразователи с

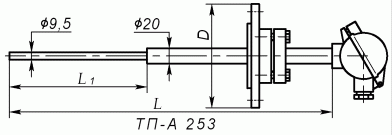

лейкосапфировыми чехлами оснащаются дополнительными передвижными
металлическими фланцами (ТП-А 253) и защитными чехлами из

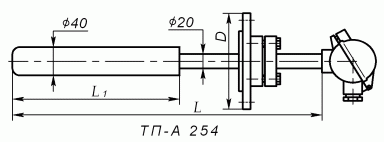

композитного материала типа «Углекон» (ТП-А 254).
Технические характеристики термопреобразователей ТП-А в
керамических чехлах.
|
Параметры |
211К |
221К |
231К |
231Л |
241К |
241Л |
251 |
251Л |
252 |
252Л |
253 |
254 |
|
НСХ |
А-1; А-2 или А-3 |
|
Материал защитной арматуры |
SiO2 |
SiC |
Si3N4 |
Si3N4 |
Al2O3 |
Al2O3 |
Лейкосапфир |
|
Максимальная рабочая
температур, °C |
1300 |
1300 |
1300 |
1600 |
1300 |
1800 |
1800 |
1950 |
1800 |
1950 |
1800 |
1800 |
|
Показатель тепловой инерции, с |
240 |
120 |
|
Диапазон условных давлений, МПа |
0 ÷ 1,0 (с использованием передвижного
штуцера по чертежам заказчика) |
|
Класс допуска |
2 или 3 |
|
Рабочий спай |
1 или 2 |
|
Диаметр термоэлектродов, мм |
0,5 |
Для предотвращения разрушения керамического чехла из-за
большого градиента температуры при погружении в рабочую среду,
скорость разогрева термопреобразователя не должна превышать
60°C/мин для корунда, 100°C/мин для керамики из карбида и
нитрида кремния. Кварцевая керамика допускает любую скорость
погружения в рабочую среду. При температуре выше 1000°C не
допускается прямой контакт оксидной керамики с графитом.
Перечень исполнений термопреобразователей ТП-А в
керамических чехлах.
|
Модификация |
Наружный диаметр,мм |
Длина монтажной части, ℓ мм |
|
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
|
ТП-А 211К |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-А 221К |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-А 231К(Л) |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-А 241К(Л) |
25/32 |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
ТП-А 251(Л) |
9,5/20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-А 252 (Л) |
9,5/20 |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
ТП-А 253 |
9,5/20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ТП-А 254 |
9,5/20 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Условное обозначение: ТП-А-1 (А-2; А-3) XXX - d - L
где: XXX -номер модификации, d -диаметр
защитного чехла, L - длина монтажной части.
Пример записи при заказе: ТП-А-1 211К - 25 - 1000 -
термопреобразователь вольфрам-рениевый градуировки А-1 в
наружном чехле из оксида кремния (21), конструктивной
модификации 211, с внутренним чехлом из кварцевого стекла
(К), наружным диаметром (d) 25 мм, монтажной длины
( L ) 1000 мм.
Без дополнительного указания термопреобразователи ТП-А
поставляются по 3 классу точности.
|
