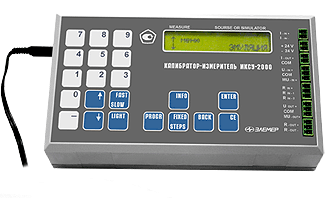

Калибратор-измеритель
унифицированных сигналов эталонный ИКСУ 2000
 Назначение
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000
предназначен для воспроизведения и измерений электрических сигналов силы,
напряжения постоянного тока, сопротивления постоянному току, а также для
воспроизведения и измерения сигналов термопреобразователей сопротивления и
преобразователей термоэлектрических (ТП).
ИКСУ-2000 используется в качестве
эталонного средства измерений при поверке рабочих средств измерений, а также в
качестве высокоточного рабочего средства измерений при калибровке, поверке и
настройке рабочих средств измерений в лабораторных и промышленных условиях.
Функциональные возможности
-
Калибратор-измеритель унифицированных
сигналов ИКСУ-2000 – это многофункциональный
микропроцессорный прибор, режимы которого задаются как с клавиатуры, так и с
помощью программного обеспечения (ПО*), установленного на персональном
компьютере. Связь с компьютером осуществляется по RS 232;
-
В состав ПО* входит две программы:
-
Программа калибровки ИКСУ-2000;
-
АРМ – автоматизированное рабочее
место, позволяющая калибровать первичные преобразователи и вторичные
приборы как в режиме воспроизведения сигнала, так и в режиме измерения
сигнала.
* ПО поставляется по отдельному заказу
-
С помощью ПО выполняются следующие
функции:
-
Конфигурация измерительного
канала;
-
Управление ИКСУ-2000;
-
Сбор оперативной информации и
организацию ее хранения;
-
Обработка и анализ полученных
данных.
-
На экране дисплея ИКСУ-2000
отображаются результаты воспроизведения и измерения в цифровом виде, а также
сведения о режиме работы ИКСУ-2000
-
На мониторе компьютера отображаются
результаты измерений в цифровом и графическом виде, а также сведения о
режиме работы ИКСУ-2000
-
Калибратор-измеритель унифицированных
сигналов ИКСУ -2000 обеспечивает:
Технические характеристики
Диапазоны воспроизведения и
измерений, а также пределы допускаемых основных абсолютных погрешностей
воспроизводимых и измеряемых величин с учетом конфигурации ИКСУ-2000
Измеряемая
величина |
Диапазон |
Пределы допускаемой основной
абсолютной погрешности |
| воспроизведения |
измерений |
воспроизводимых
величин |
измеряемых
величин |
| ток |
0…25 мА |
0…25 мА |
±(10-4·I + 1) мкА |
±(10-4·I + 1) мкА |
| напряжение |
-10...100 мВ |
-10...100 мВ |
±(7·10-5·|U| + 3) мкВ |
±(7·10-5·|U| + 3) мкВ |
| 0…12 В |
0…120 В |
±3 мВ |
±20 мВ |
| сопротивление |
0…180 Ом |
0…320 Ом |
±0,015 Ом |
±0,01 Ом |
| 180…320 Ом |
- |
±0,025 Ом |
- |
Тип
термопреобразователя |
Диапазон |
Пределы допускаемой основной
абсолютной погрешности |
воспроизведения
температуры
ºС |
измерений
температуры
ºС |
воспроизводимых
температур,ºС |
измеряемых
температур,ºС |
| 50М |
-50…200 |
-50…200 |
±0,08 |
±0,05 |
| 100М |
±0,05 |
±0,03 |
| 50М |
-50…200 |
-50…200 |
±0,08 |
±0,05 |
| 100М |
±0,05 |
±0,03 |
| 50П |
- 200…600 |
- 200…600 |
±0,08 |
±0,05 |
| 100П |
-200…200 |
-200…600 |
±0,03 |
±0,03 |
| 200…600 |
- |
±0,05 |
-- |
| Pt100 |
-200…200 |
-200…600 |
±0,03 |
±0,03 |
| 200...600 |
-- |
±0,05 |
-- |
| ТХА (К) |
-210..1300 |
-210..1300 |
±0,3 |
±0,3 |
| ТХК (L) |
-200…600 |
-200…600 |
±0,3 |
±0,3 |
| ТЖК (J) |
-200…1100 |
-200…1100 |
±0,3 |
±0,3 |
| ТПР (В) |
300…1800 |
300…1800 |
±2 |
±2 |
| ТПП (S) |
0…1700 |
0…1700 |
±1 |
±1 |
| ТВР (А)-1 |
0…1200 |
0…1200 |
±2 |
±2 |
| 1200…2500 |
1200…2500 |
±2,5 |
±2 |
- Время установления рабочего режима: не более 1 часа
- Питание ИКСУ-2000 осуществляется:
- от встроенных аккумуляторов с напряжением питания
9,6В;
- сетевого блока питания с номинальным напряжением
питания до 12В;
- Потребляемый ток в режиме работы прибора (без
подсветки) не более 200 мА.
Климатические условия эксплуатации
Группа исполнений В2: +10…+40 оС
Габаритные размеры
- Длина – 210 мм
- Ширина – 110 мм
- Высота – 52 мм
Масса
не более 1 кг
Межповерочный интервал
1 год
Гарантийный срок эксплуатации
1 год |
