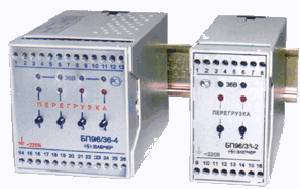

Блоки питания БП 96

Блоки питания БП 96Назначение

Блоки питания БП 96 предназначены для преобразования сетевого напряжения ~ 220В в стабилизированное напряжение постоянного тока 24В или 36В с током нагрузки (в зависимости от исполнения) от 25 до 600мА.

Блоки питания предназначены для измерительных преобразователей с унифицированным выходным сигналом (датчики давления, преобразователи температуры и т.д.).

Функциональные возможности

  • Блоки питания имеют 1, 2 или 4 гальванически развязанных канала;

  • БП 96 имеют схему электронной защиты от перегрузок и короткого замыкания по каждому каналу;

  • На передней панели блока расположены кнопки включения нагрузки и светодиодные индикаторы наличия выходного напряжения и перегрузки. При перегрузке или коротком замыкании канал отключается, что не влияет на работу остальных каналов

  • Возвращение канала в рабочее состояние осуществляется вручную путем нажатия на кнопку включения нагрузки;

  • Блоки питания в зависимости от исполения имеют монтаж в щит или монтаж на DIN-рейку.

Варианты исполнений

Щитовой монтаж   Монтаж на DIN-рейку
  • БП 96/24-4/80Щ
  • БП 96/36-4/45Щ
  • БП 96/24-2/120Щ
  • БП 96/24-2/80Щ

  • БП 96/24-1/80-DIN
  • БП 96/24-1/120-DIN
  • БП 96/24-2/80-DIN
  • БП 96/24-2/120-DIN
  • БП 96/36-1/80-DIN
  • БП 96/36-2/80-DIN
  • БП 96/24-4/80-DIN
  • БП 96/36-4/45-DIN
  • БП 96/24-4/120-DIN
  • БП 96/36-4/80-DIN
  • БП 96/24-2/45-DIN
  • БП 96/36-2/25-DIN
  • БП 96/24-1/600-DIN

Технические характеристики

  • Питание от сети переменного тока 220В, 50Гц;
  • Потребляемая мощность:
    • БП 96- (1кан., ток нагрузки до 120мА): не более 10ВА;
    • БП 96- (1кан., ток нагрузки до 600мА): не более 30ВА;
    • БП 96- (2кан, ток нагрузки до 120мА).: не более 15ВА;
    • БП 96- (4кан., ток нагрузки до 120мА): не более 25ВА.
  • Ток срабатывания электронной защиты (ограничение тока) (1,5 ± 0,5) от максимального тока нагрузки;
  • Амплитуда пульсаций выходного напряжения не более 50мВ;
  • Нестабильность выходного напряжения:
    • При изменении напряжения сети от номинального на ± 10%, не более ± 1%;
    • При изменении тока нагрузки от нуля до максимального не более 0,3В.
  • Прочность изоляции между входными цепями и цепью питания 1500В.

Климатические условия эксплуатации

  • Группа исполнений С3: -10…+50 ºС

Степень защиты от пыли и влаги

IP 20

Габаритные размеры

  • БП 96- 1кан.:
    • 45х75х125мм – монтаж на DIN-рейку
  • БП 96/24-1/600:
    • 70х75125мм – монтаж на DIN-рейку
  • БП 96- 2-х кан.
    • 45х75х125мм – монтаж на DIN-рейку
    • 48х96х180мм – щитовой монтаж
  • БП 96- 4кан.
    • 70х75х125мм – монтаж на DIN-рейку
    • 48х96х180мм – щитовой монтаж

Масса

0,5…1,0 кг

Гарантийный срок эксплуатации

2 года
