Фильтр сетчатый фланцевый ФСФ

Применение

Фильтры сетчатые фланцевые предназначены для защиты от попадания инородных частиц в ответственные элементы трубопроводных систем (клапаны, форсунки, расходомеры и другие устройства) с повышенными требованиями к чистоте проходящей через них среды систем отопления, теплоснабжения, технического горячего и холодного водоснабжения, а также систем подачи сжатого воздуха, газа.

Технические характеристики

· Температура окружающего воздуха от 5 º С до 50 º С

· Температура рабочей среды до 200 º С

· Условное давление – 1,6 МПа

· Средний срок службы – 12 лет

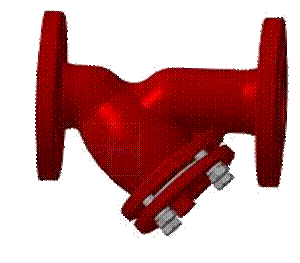

Фильтр сетчатый фланцевый ФСФ

Фильтр сетчатый фланцевый ФСФ

Устройство



1 – Корпус

2 – Крышка

3 – Фильтр-сетка

4 – Прокладка

5 – Пробка резьбовая

Принцип

Фильтр устанавливают перед защищаемым элементом, проточная среда проходит через фильтр-сетку в направлении по стрелке, расположенной на корпусе фильтра. Фильтр улавливает и собирает посторонние частицы, содержащиеся в потоке, и таким образом очищает. Степень очистки потока определяется размером ячеек в сетке фильтрующего элемента.

Фильтр имеет сборку с магнитной вставкой.

Для отвода отфильтрованной массы в отстойник и предотвращения попадания ее в трубопровод, в крышке предусмотрено отверстие для крепления посредством штуцера шарового крана Ду 15.

Положение и способ монтажа

Все сетчатые фильтры должны устанавливаться на горизонтальных трубопроводах так, чтобы направление стрелки на корпусе совпадало с направлением движения среды, а сливное отверстие в крышке было обращено вниз.

При монтаже фильтра предусмотреть возможность удобной эксплуатации. В процессе эксплуатации необходимо периодически чистить фильтры.

Габаритные и присоединительные размеры

Условное обозначение

Диаметр условного прохода Ду,мм

Строительная длина L, мм

Высота, мм не более

Присоединительные размеры фланца, мм

Масса, кг не более

Н

Н1

D

d /n отв.

D1

ФСФ

25

160

147

85

125

14/4

90

5

32

180

165

97

135

18/4

100

6

50

220

220

138

165

18/4

125

9

65

270

270

177

185

18/8

145

12

80

290

295

191

200

18/8

160

14

100

350

352

242

220

18/8

180

26

150

440

466

325

285

22/8

240

50

200

540

534

364

340

22/12

295

76

ФСФм

50

220

230

145

165

18/4

125

10

65

270

280

185

185

18/8

145

13

80

290

305

200

200

18/8

160

15

100

350

360

250

220

18/8

180

27

150

440

470

330

285

22/8

240

52

200

540

540

370

340

22/12

295

78

Размеры и количество ячеек сетки

Ду,

мм

Размер ячейки сетки /

диаметр проволоки, мм

Количество ячеек сетки в см2

Стандартная

Мелкая

Стандартная

Мелкая

25-65

0,9/0,36



0,5/0,2

80



204

80-200

1,4/0,65

24

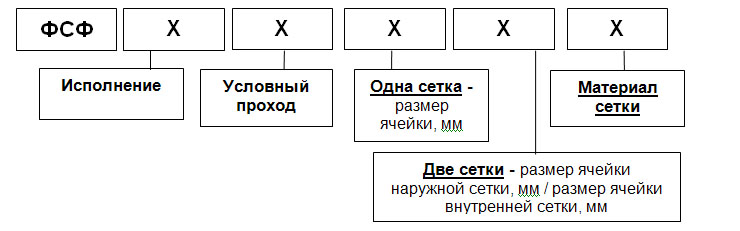

Пример записи обозначения фильтра сетчатого фланцевого ФСФ

ФСФ

- Х

- Х

- Х

- Х

- Х



Исполнение

Диаметр условного прохода Ду, мм

Одна сетка – размер ячейки, мм

Две сетки – размер ячейки наружной сетки, мм /размер ячейки внутренней сетки, мм

Материал сетки



25

32

50

65

80

100

150

200

1 – 0,9

2 – 1,4

3 – 0,5

4 – по заказу

5 – для газа

6 – нет

1 – 1,4/0,5

2 – 0,9/0,5

3 – по заказу

4 – нет

1 – 12Х18Н9Т ГОСТ3826-82

2 – полутомпаковая ГОСТ6613-86

3 – никелевая ГОСТ6613-86

4 – бронзовая ГОСТ6613-86

5 – нержавеющая сталь с прямоугольными ячейками

ТУ 13-0281151-20-89
