Термометры самопишущие
ТГС-711М, ТГС-712М, ТГ2С-711М, ТГ2С-712М
 Термометры
самопишущие предназначены для измерения и записи на дисковой диаграмме
температуры жидких и газообразных сред, в т.ч. для АЭС.
Типы
ТГС-711М – термометр однозаписной
с приводом диаграммного диска от электродвигателя
ТГС-712М – термометр однозаписной с приводом диаграммного диска от
часового механизма
ТГ2С-711М – термометр двухзаписной с приводом диаграммного диска от
электродвигателя
ТГ2С-712М – термометр двухзаписной с приводом диаграммного диска от
часового механизма
Основные
технические характеристики
|
1. Пределы
измерений, °С: |
–50…+50; –50…+100;
–50…+150;
0…+100; +50…+150; 0…+150;
0…+200; 0…+250; 0…+300;
0…+400; +100…+300 |
|
2. Длина
соединительного капилляра, м: |
1,6; 2,5; 4; 6; 10;
16; 25 |
|
3. Длина погружения
термобаллона, мм: |
160; 200; 250; 315;
400; |
|
4. Классы точности
|
1; 1,5 |
|
5. Питание ТГС-711М,
ТГ2С-711М
от сети переменного тока:
напряжение, В
частота, Гц |
220
50±1; 60±1
|
|
6. Время одного
оборота диаграммного диска, ч |
24 |
|
7. Относительная
влажность, %, не более |
80 |
|
8. Давление
измеряемой среды, кгс/см2, до |
64 без защитной
гильзы
250 с защитной гильзой |
|
9. Температура
окружающей среды, °С |
–10…+60
|
|
10. Габаритные
размеры корпуса, мм: |
280х340х125
|
|
11. Масса термометра
без термосистемы,
кг, не более:
ТГС-711М, ТГ2С-711М, ТГС-712М, ТГ2С-712М |
7
|
|
12. Изготавливаются
по |
ТУ 25-0210.028-86
|
|
13. Код ОКП
ТГС-711М, ТГ2С-711М, ТГС-712М, ТГ2С-712М |
42 1113
|
Оформление заказа
|
При заказе необходимо
указать:
- Тип термометра
- Пределы измерений
- Класс точности
- Длину соединительного капилляра
- Длину погружения термобаллона
- Наличие защитной гильзы
- Предел допускаемой основной
погрешности регулирующего устройства (только для ТГ-711РМ, ТГ-712РМ)
- Верхнее предельное значение зоны
пропорциональности регулирующего устройства (только для ТГ-711РМ,
ТГ-712РМ)
- Обозначение ТУ
|
Пример заказа:
Термометр самопишущий с приводом диаграммного диска от
электродвигателя, с пределами измерений от 0 до 100°С, класса точности
1, с длиной соединительного капилляра 2,5 м и длиной погружения
термобаллона 200 мм:
“Термометр ТГС-711М-(0…100)-1-2,5-200
ТУ 311-0225626.117-91” . |

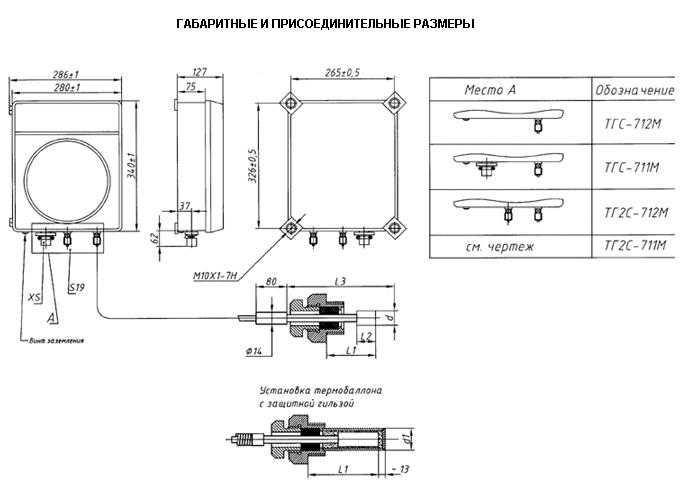

Габаритные и присоединительные размеры
|
