Регулятор температуры горячего водоснабжения РТ-ГВ

Применение

Регулятор температуры горячего водоснабжения РТ-ГВ предназначен для поддержания постоянства температуры на теплофикационных объектах (режим регулирования) и для защиты от опорожнения при интенсивном водоразборе или аварийной ситуации в закрытых системах водоснабжения (режим регулирования и защиты).

Устройство

· РТ-ГВ в режиме регулирования состоит из исполнительного устройства РК и преобразователя температуры ПТ-1-1

· РТ-ГВ в режиме регулирования и защиты состоит из исполнительного устройства РК, устройства защиты УРРД и преобразователя температуры ПТ-1-1

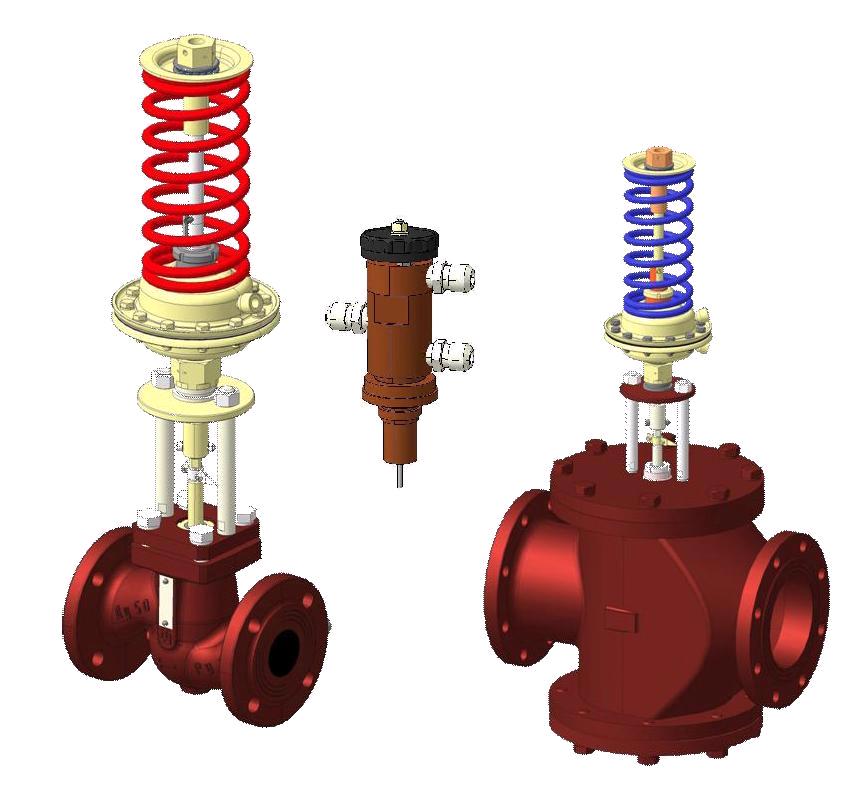

Регулятор температуры РТ-ГВ

Сверху вниз – Преобразователь температуры ПТ-1-1,

Регулятор расхода и давления УРРД,

Регулирующий клапан РК

Принцип работы

В режиме регулирования - при требуемой температуре горячей воды, поступающей к потребителю, все подвижные части исполнительного устройства находятся в состоянии покоя и командное давление Рх имеет промежуточное значение между Ро <= Рх <= Рр. При отклонении температуры горячей воды от требуемой происходит изменение объема наполнителя термобаллона ПТ-1, что приводит к изменению командного давления Рх, перемещению затвора исполнительного устройства РК и изменению температуры воды до требуемого значения.

В режиме регулирования и защиты – давление в обратном трубопроводе ниже статического давления в местной системе отопления. В гидропривод устройства защиты подводится рабочая среда с давлением Р₂ = Ри. Возникшее при этом усилие на мембране через шток передается на затвор с одной стороны и уравновешивается сжатием настроечной пружины с другой стороны. При падении давления в обратном трубопроводе нарушается равновесие действующих сил и затвор закрывается, что ведет к перекрытию воды к потребителю. При восстановлении первоначального давления Р₂ регулятор автоматически переходит на работу в режиме регулирования. Процесс смешения горячей и холодной воды осуществляется за исполнительным устройством. Фланцевые соединения корпуса регулятора с трубопроводом должны быть герметичными, для чего установить паронитовые или фторопластовые прокладки. Перед включением регулятора продуть все подводящие линии, подтянуть сальниковые уплотнения, болты, гайки

Положение и способ монтажа

Регулятор установить на горизонтальном участке трубопровода, в месте, удобном для проведения наладочных, ремонтных и профилактических работ. Крепление регулятора на трубопроводе осуществляется посредством фланцев по ГОСТ 12815.

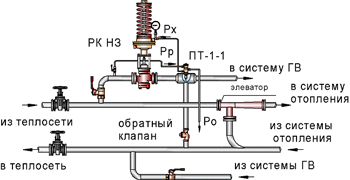

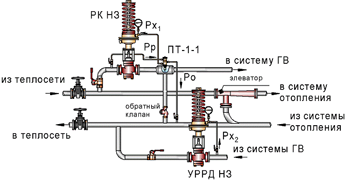

Возможные схемы подключения регулятора температуры РТ-ГВ.
