Термометры многоканальные

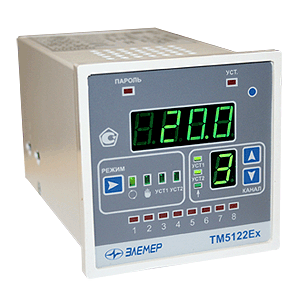

ТМ 5122, ТМ 5122Р, ТМ 5122Ех, ТМ 5122А
 Назначение
Термометры многоканальные ТМ 5122 предназначены для измерения и
контроля температуры и других неэлектрических величин (частоты, давления,
расхода, уровня и прочих), преобразованных в электрические сигналы силы,
напряжения постоянного тока.
Терморметры многоканальные предназначены
для использования в различных технологических процессах энергетики, металлургии,
химической промышленности и т.д.
Функциональные возможности
-
Термометры многоканальные имеют 4
гальванически развязанных измерительных канала;
-
В ТМ применена паралельная обработка
сигналов по измерительным каналам, цикл опроса всех каналов около 1 секунды;
-
Являются микропроцессорными
переконфигурируемыми потребителем приборами;
-
Конфигурация осуществляется с помощью
специальной программы, по интерфейсу RS 232 или RS 485 (приборы имеют
комбинированный интерфейс);
-
Возможна конфигурация измерительных
каналов на различные типы входных сигналов;
-
Сохраняют установленные параметры
конфигурации при выключении питания;
-
Для объединения большого
количества приборов в сеть можно воспользоваться преобразователем интерфейса
ПИ 232 / 485;
-
Имеет четырехразрядный, зелёный,
светодиодный индикатор текущего значения измеряемой величины и
одноразрядный, зелёный, светодиодный индикатор номера канала, с высотой цифр
14мм;
-
В термометрах многоканальных имеются
две уставки на каждый канал, на лицевой панели расположены восемь красных
светодиода, указывающих срабатывание реле. Кроме этого имеются одиночные
светодиодные индикаторы, указывающие различные режимы работы прибора;
-
ТМ имеет 8 релейных выходов, имеющие
свободную логику программирования;
-
Прибор имеет встроенные блоки питания
24В (22мА) на каждом канале, для питания датчиков с унифицированным выходным
сигналом 4...20 мА;
-
Электромагнитная совместимость –
группа исполнения III по устойчивости к помехам, критерий качества
функционирования А. или группа IV критерий качества функционирования А
(кроме наносекундных помех) или группа IV критерий качества
функционирования В (для наносекундных помех);
-
Термометры многоканальные имеют
металлический корпус;
-
Подсоединение измерительных цепей и
цепей сигнализации к ТМ осуществляется через разъёмные клемные колодки, под
винт.
Тип исполнений
-
Общепромышленное: ТМ 5122
-
Общепромышленное с регулирование по
ПИД закону: ТМ 5122Р (2 любых канала из 4-х)
-
Взрывозащищенное «искробезопасная
электрическая цепь» [Exia]IIC: ТМ 5122Ех
-
Повышенной надежности для эксплуатации
на объектах АЭС: ТМ 5122А
Технические характеристики
Диапазоны измеряемых величин, НСХ
первичных преобразователей, пределы допускаемой основной приведенной
погрешности
Диапазоны измеряемых
температур, ºС |
НСХ |
Пределы допускаемой основной
приведенной
погрешности относительно НСХ, % |
| -50…+200 |
50М, 53М, 100М |
± (0,25+*) |
| -50…+200 |
50П, 100П, Pt100 |
| -50…+600 |
50П, 100П, Pt100 |
| -50…+1100 |
ТЖК(J) |
± (0,5+*) |
| -50…+600 |
ТХК ХК(L) |
| -50…+1300 |
ТХА ХА(К) |
| 0…+1700 |
ТПП ПП(S) |
| 0…+2500 |
ВР(А-1) |
Входной
сигнал |
Диапазоны
измерений |
Пределы допускаемой основной
приведенной
погрешности по измеряемой величине, % |
| Ток** |
0…5мА |
± (0,2+*) |
| 4…20мА |
| 0…20мА |
| Напряжение** |
0…75мВ |
| 0…100мВ |
* - Одна единица последнего разряда, выраженная в процентах
от диапазона измерения
** - Для входных унифицированных сигналов имеется функция извлечения квадратного
корня
Напряжение питания: ~154…242В, 50Гц;
Потребляемая мощность: 12ВА;
Время установления рабочего режима: не более 30минут;
Изоляция электрических цепей питания и электрических
цепей сигнализации относительно корпуса в зависимости от условий испытаний
выдерживает в течение 1 мин действие испытательного напряжения практически
синусоидальной формы частотой от 45 до 65Гц:
- 1500В при температуре окружающего воздуха (20±5) ºC и
относительно влажности от 30 до 80%;
Изоляция входных и интерфейсных цепей относительно
корпуса и между собой в зависимости от условий испытаний выдерживают в течение 1
мин действие испытательного напряжения практически синусоидальной формы частотой
от 45 до 65Гц:
- 500В при температуре окружающего воздуха (20±5) ºC и
относительно влажности от 30 до 80%;
Сопротивление изоляции токоведущих цепей ТМ относительно
корпуса не менее 20 МОм при температуре окружающего воздуха (20±5) ºC и
относительно влажности от 30 до 80%
Исполнительные реле каналов сигнализации обеспечивают
коммутацию переменного тока сетевой частоты:
- при напряжении 250 В до 5 А на активную нагрузку;
- при напряжении 250 В до 2 А на индуктивную нагрузку (cos
j ≥0,4);
Исполнительные реле каналов сигнализации обеспечивают
коммутацию постоянного тока:
- при напряжении 250 В до 0,1 А на активную и
индуктивную нагрузку;
- при напряжении 30 В до 2 А на активную и индуктивную
нагрузку.
Климатическое исполнение
Группа исполнений С4: -30…+50 ºС
Степень защиты от пыли и влаги
- Лицевая панель IP 54
- Корпус IP 20
Габаритные размеры
- Передняя панель – 96х96 мм
- Монтажная глубина – 180 мм
- Вырез в щите – 88х88 мм
Масса
не более 1,5 кг
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года
|
