Гидростатический зонд глубины типа SG-25S для измерения уровня сточных вод

Назначение

Гидростатический зонд глубины SG-25S предназначен для измерения уровня жидкости, характеризующейся наличием загрязнений и взвеси. Обычно используется для измерения уровня сточных вод в станциях перекачки, бродильных камерах, отстойниках и т. п.

Принцип действия, конструкция

Измерение уровня с помощью зонда осуществляется с путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне мембраны погруженного зонда и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле. Применение специального разделителя с большой и открытой мембраной с увеличенной толщиной, уменьшает метрологическое влияние, осаждающихся на поверхности мембраны осадков. Это способствует продолжительной и правильной работе зонда в загрязненной измерительной среде (также со свойствами стирания напр. наличие песка), а также облегчает промывку нежной струей проточной воды (мойка водой под давлением угрожает повреждением зонда). Измерительным элементом является пьезорезистивный кремниевый тензомодуль, отделенный от среды измерения разделительной мембраной. Содействующий с датчиком электронный усилитель, стандартизирующий сигнал, оснащён схемой защиты от перенапряжения, защищающей зонд от повреждений, вызванных помехами индуктированными грозовым разрядом или электроэнергетическим взаимодействием оборудования.

Монтаж, эксплуатация

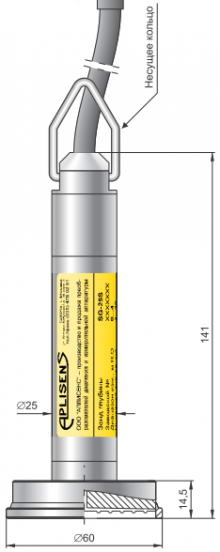

Опущенный на заданный уровень зонд может свободно висеть на кабеле или лежать на дне резервуара. При необходимости кабель с капилляром можно нарастить стандартным электрическим кабелем. При соединении кабелей капилляр не должен перекрываться (давление внутри должно быть равно атмосферному давлению). Место соединения кабелей должно обеспечивать защиту капилляра от попадания в него жидкости или других загрязнений. Фирма Аплисенс рекомендует применение специализированной зажимной коробки типа Коробка SG оснащенной отверстием с гидроизолирующей мембраной. При длинных линиях передачи сигнала рекомендуется дополнительно использовать схему защиты от перенапряжения UZ-2, производства фирмы Аплисенс, в форме настенной коробки, облегчающей соединение кабелей. В случае смотки кабеля зонда, минимальный диаметр свёртывания должен быть не менее 20 см, а также недопустимы механические повреждения кабеля. В резервуаре, в котором намечается турбулентность (работа мешалок, турбулентный приток) зонд монтируется в экранированной трубе (напр. из поливинилхлорида). Подъем зонда из резервуара облегчит трос закрепленный на несущем кольце.
