Измерительный преобразователь давления (интеллектуальный) APC-2000

Назначение, конструкция

Преобразователь давления APC-2000 предназначен для измерения давления, вакуумметрического давления, а также абсолютного давления газа, пара и жидкости. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.

Корпус электронной части производится в двух конструктивных исполнениях.

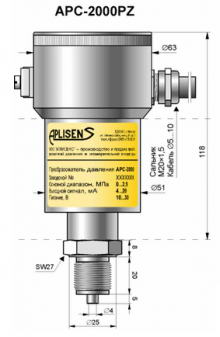

Исполнение PZ
Корпус изготовлен из нержавеющей стали, механически стойкий, со степенью защиты IP-65. Наличие зажимной колодки позволяет измерять выходной ток, не разрывая цепь. Электронная схема залита защитным силиконовым компаундом. Для измерений во взрывоопасных зонах предусмотрено искробезопасное исполнение 0ExiaIICT6 X.

Преобразователи АРС-2000РZ можно эксплуатировать в тяжёлых окружающих условиях, при наличии агрессивных газов н. п. сероводорода, а также при очень низких температурах. Преобразователи в специальном климатическом исполнении -60...+50°С успешно прошли испытания в аккредитованной лаборатории ООО «О.М.Ц. ГАЗМЕТРОЛОГИЯ» при ОАО «ГАЗПРОМ» в 2002 году.

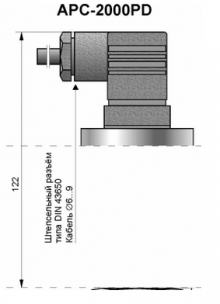

Исполнение PD
Корпус из нержавеющей стали со стандартным штепсельным разъемом DIN 43650 и степенью защиты IP-65. Электронная схема залита защитным силиконовым компаундом. Для измерений во взрывоопасных зонах предусмотрено искробезопасное исполнение 0ExiaIICT6 X.

Интерфейс, конфигурация

Связь пользователя с преобразователем APС-2000 осуществляется посредством протокола Hart. При этом в качестве линии связи используется цепь выходного сигнала (4 ÷ 20) мА. Обмен данными с преобразователем осуществляется с помощью:

  • коммуникатора КАР-03;

  • некоторых других коммуникаторов, поддерживающих протокол HART;

  • персонального компьютера с использованием конвертера Hart-USB и программного обеспечения „Raport-01”, производства фирмы Аплисенс.


Обмен данными с преобразователем позволяет осуществлять:
а) идентификацию преобразователя,
б) конфигурацию выходных параметров:

  • единиц измерения и значений начала и конца измерительного диапазона,

  • постоянной времени демпфирования,

  • характеристики преобразования (обратная, нелинейная характеристика пользователя),



в) отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %,
г) задание значения выходного тока,
д) калибровку преобразователя по отношению к образцовому давлению.

Монтаж

В связи с небольшой массой, преобразователь можно устанавливать непосредственно на объекте. Для измерения давления пара или других горячих сред, необходимо использовать сильфонную или импульсную трубку. Применение манометрического вентиля перед преобразователем облегчает монтаж и даёт возможность обнуления или замены преобразователя во время работы объекта. Для измерения уровня и давления, где требуются специальные процессные присоединения (пищевая, химическая промышленность и т.п.), преобразователь оснащается одним из мембранных разделителей производства Аплисенс. Оборудование для монтажа и полная гамма разделителей подробно описаны далее в каталоге. Электрическое подключение преобразователя рекомендуется производить с помощью экранированного кабеля. Полезно предусмотреть при установке место для подключения коммуникатора.
