Фотодатчик сигнализирующий ФДС-01

ФДС-01-220

Предназначен для преобразования пульсаций потока инфракрасного оптического излучения в электрический сигнал в виде переключающихся контактов реле. В нем конструктивно объединены фотодатчик и сигнализатор горения, на корпусе имеется световая индикация, устанавливается непосредственно на горелке.

ИСПОЛЬЗУЕТСЯ для контроля наличия пламени горелочных устройств, работающих на любом виде топлива. Заменяет фотодатчик типа ФД-02 и сигнализатор горения ЛУЧ-1АМ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон, инфракрасный спектр ?, нм <1800
Время срабатывания, с при появлении пламени

при погасаний пламени

1
2
Длина линии связи с устройствами автоматики, м < 500
Напряжение питания, универсальное, В = 24 В или »220 В, 50Гц
Допустимая нагрузка по коммутации внешних цепей

Постоянный ток

Переменный ток

30 В/2А

220В/0,1А

Сопротивление изоляции, МОм > 100
Температура окружающей среды, оС от -40 до +60
Степень защиты по ГОСТ14254-80 IP40 (IP54)*
Габаритные размеры (без фланца), мм 60 х 140 х 85
Масса, не более, кг 0,5

* - исполнение на заказ

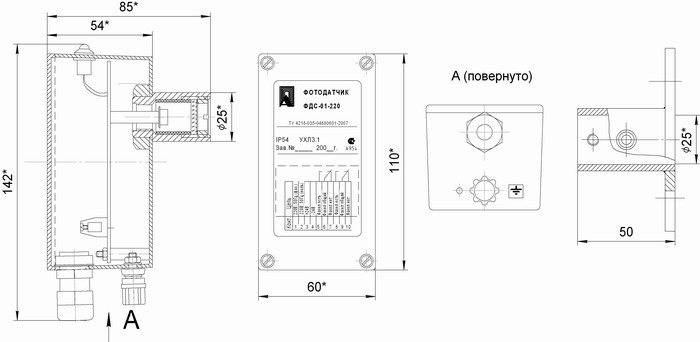

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Исполнение моноблочное, в металлическом корпусе. Крепление на объекте монтажным фланцем (входит в комплект поставки).
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Фотодатчик ФДС-01-220
