Устройство селективного контроля пламени ФДСА-03

ФДСА-02

ФДСА-03

Предназначены для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки. Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового излучения.

Конструктивно представляют собой комплект, состоящий из фотодатчика ФДА-02 (ФДА-03) и устройства контроля пламени ПРОМА-СГ.

Выполняет функции:

· Сигнализация погасания контролируемого факела;

· Сигнализация потускнения факела на пылеугольных котлах;

· Отображение текущего значения интенсивности факела горелки (в %) на цифровом светодиодном 4-х значном индикаторе;

· Сигнализация обрыва линий связи;

· Самонастройка прибора для учета фонового излучения;

· Выходной аналоговый сигнал с сигнализатора 4-20 мА;

· Работа в сети RS – 485 по протоколу MODBUS-RTU;

Могут работать в 2-х режимах: с учетом фонового излучения от возмущающей горелки и без него.

ПРОМА-СГ выпускается в 2-х исполнения: щитовой и настенный.

Фотодатчик ФДА-03 может поставляться с монтажным узлом по требованию заказчика (указать в заявке).

Устройство контроля пламени

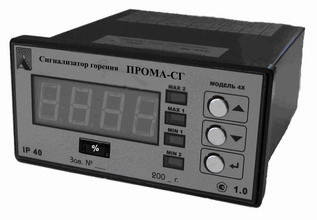

ПРОМА-СГ-Щ щитовой

Устройство контроля пламени

ПРОМА-СГ-Н настенный

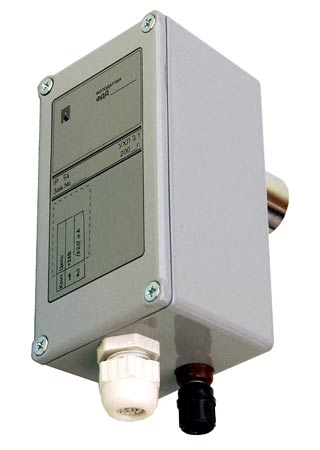

Фотодатчик ФДА-02 (ФДА-03)
ФДА-02 – представляет собой фотодатчик с ИК, видимым сенсором, преобразовывающий видимый световой поток пламени в аналоговый сигнал (4-20) мА.

ФДА-03 – представляет собой фотодатчик с УФ сенсором, преобразовывающий ультрафиолетовый световой поток пламени в аналоговый сигнал (4-20) мА.

На датчике применен полупроводниковый карбид-кремниевый фотоприемник c УФ-фильтром, что позволяет добиться селективного контроля пламени на многогорелочных котлах, встречных горелках. Срок службы 50-80 тыс.час, что в 10-30 раз выше, чем у УФ колб и инфракрасных фотоприемников.

Работает в комплекте с приборами типа ПРОМА-СГ-4х, блоком розжига БРЗ-04М1-2К, программируемыми контроллерами PLC.

ПРОМА-СГ – представляет собой блок управления с релейными выходами наличия пламени и состояния устройства, токовым выходом 4...20 мА, и индикатор передающий интенсивность пламени. Обеспечивает регулировку минимального и максимального порога срабатывания датчика.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  ФДСА-03 ФДСА-02
Рабочий диапазон, спектр ?, нм Ультрафиолетовый, <310 видимый, 420-675
Выходной сигнал фотодатчика аналоговый сигнал (4-20)мА аналоговый сигнал (4-20)мА
Выходной сигнал сигнализатора Прома-СГ две группы контактов реле (4-20)мА
Время срабатывания, с

при появлении пламени

при погасании пламени

1
2
Напряжение питания

фотодатчиков, В

Сигнализатора ПРОМА-СГ-4х

= 24В

= 24В или ~ 220В, 50Гц

Температура окружающей среды

датчика, оС

сигнализатора, оС

от -40 до +60

от -20 до +50

Степень защиты, (код IP)

Фотодатчика

Сигнализатора Прома-СГ-4х

IP54

IP40

Габаритные размеры, мм

ФДА-03

Сигнализатора Прома-СГ-4х

96 х 48 х 125

60 х 140 х 85

Масса, не более, кг

фотодатчика

сигнализатора

0,4

0,3

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

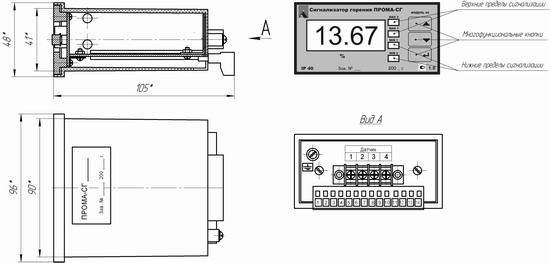

ПРОМА-СГ-Щ щитовой

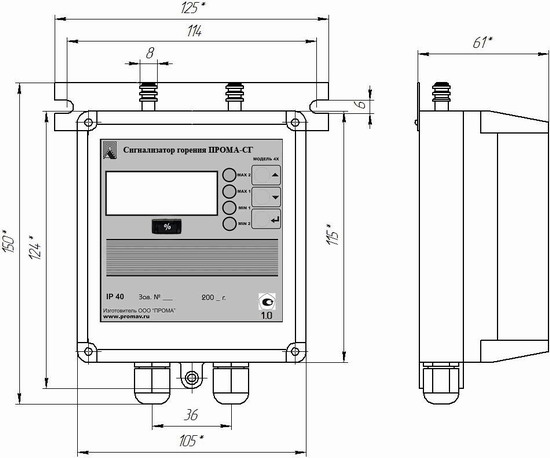

ПРОМА-СГ-Н настенный

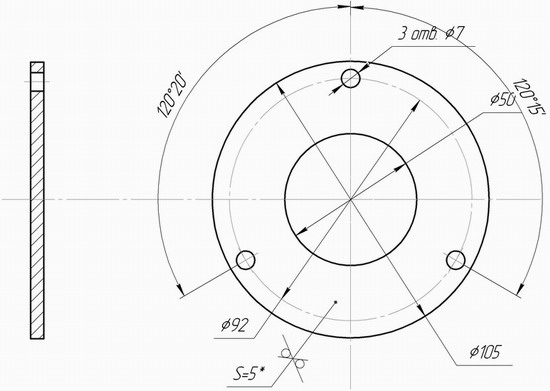

ФДА-02 (ФДА-03) Ответный фланец монтажного узла

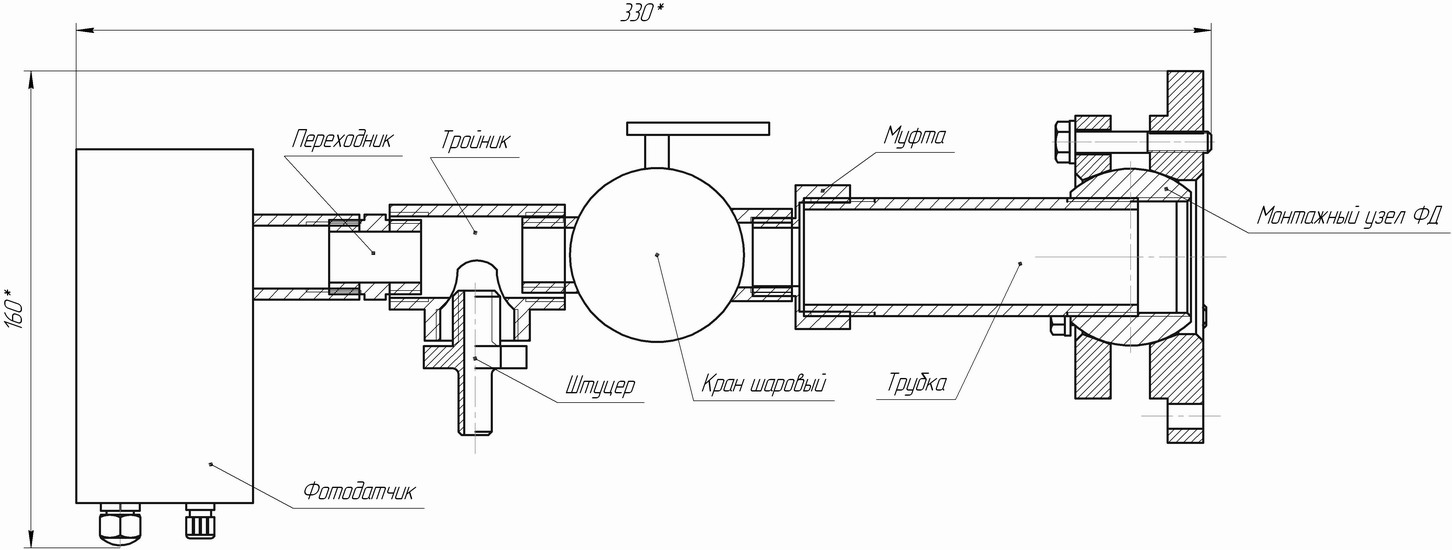

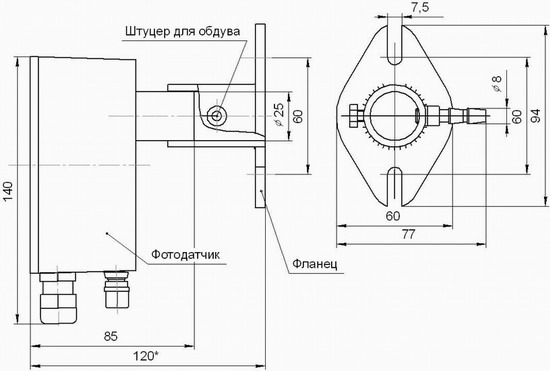

ФДА-02 (ФДА-03) с монтажным узлом

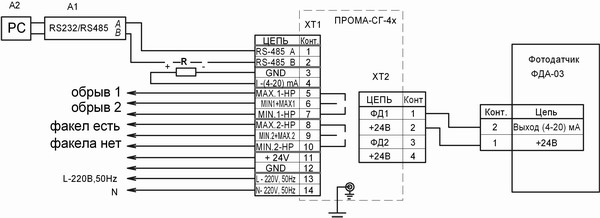

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ БЕЗ УЧЕТА ФОНОВОГО ИЗЛУЧЕНИЯ

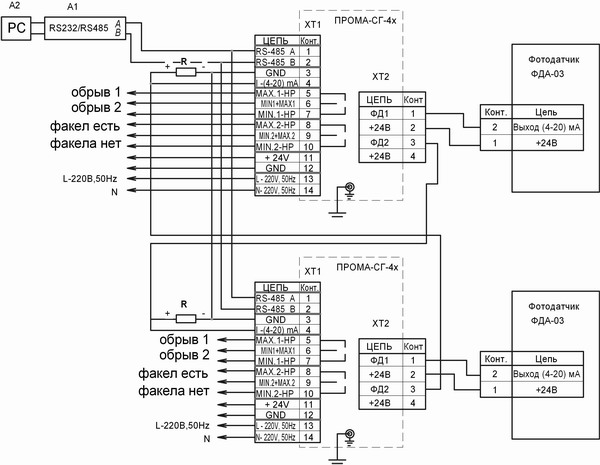

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ С УЧЕТОМ ФОНОВОГО ИЗЛУЧЕНИЯ
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Фотодатчик ФДА-03 или устройство контроля пламени ФДСА-03 (Фотодатчик ФДА-03 с сигнализатором ПРОМА-СГ) с монтажным узлом или без него


Заказать ФДСА-03 Устройство селективного контроля пламени
