Луч-1АМ-(Н) / Луч-КЭ- (Н)
(Настенное исполнение) |
Луч-1АМ-(Щ) / Луч-КЭ- (Щ)
(Щитовое исполнение) |
|
|
|
|
Предназначены
для контроля и индикации
наличия факела запальных устройств или
горелки в топках котлов и в
технологических установках. ИСПОЛЬЗУЮТСЯ
в качестве вторичных преобразователей
сигналов от фотодатчиков, ионизационных
датчиков, контрольных электродов
(ЛУЧ-1АМ) или контрольных электродов (ЛУЧ-КЭ).
В качестве
фотодатчиков используются ФД-02 -
инфракрасное или ФД-05 ГМ
ультрафиолетовое излучение факела
горелки.
Выпускаются в
2-х вариантах – щитовое и настенное
исполнение |
|
· простота настройки прибора; · В исполнении Н и Щ имеется
светодиодная линейка интенсивности
факела;
· возможность работы с
фотодатчиками инфракрасного и
ультрафиолетового излучения;
· повышенная
помехозащищенность от сетевых наводок; |
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
|
Длина линии
датчик-сигнализатор:
- с
фотодатчиком, м не более
-
ионизационным датчиком, м не более |
200
100 ( до 200 м для ЛУЧ-КЭ) |
|
Температура
окружающей среды °С |
от - 40 до +60 |
|
Чувствительность на частоте 15 Гц при
усилении, мВ не хуже Регулятор-mах
Регулятор-min |
0,5
2,0 |
|
Напряжение
питания универсальное, В |
= 24 В или ~ 220В,
50Гц |
|
Допустимая
нагрузка по коммутации внешних цепей Постоянный
ток
Переменный
ток |
30 В/2А
220В/0,1А |
|
Быстродействие сигнализатора, с не более |
2 |
|
Степень
защиты, (код
IP) |
IP50 |
|

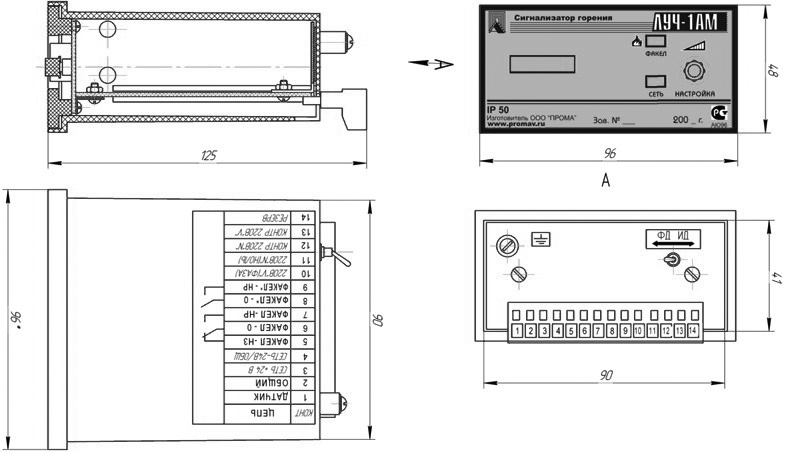

Габаритные
размеры: длина х ширина х высота, мм Луч-КЭ/Луч-1АМ
Луч-1АМ (Н)
Луч-1АМ (Щ) |
160 х 100 х 110
135 х 60 х 105
96 х 105 х 48 |
|
Масса
сигнализатора, кг |
0,6 |
|
|
|
|
СХЕМА
ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
 |
 |
|

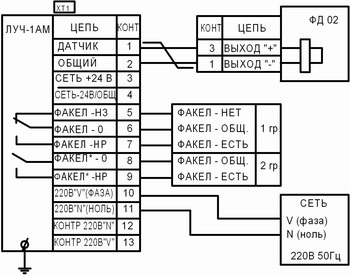

ЛУЧ-1АМ |

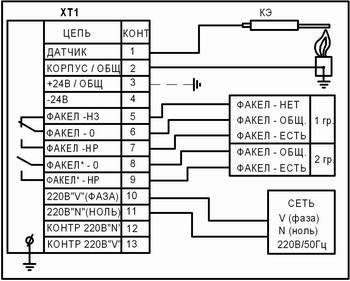

ЛУЧ-КЭ |
|
|
