Предназначено
для дистанционного розжига горелок
котлоагрегатов, работающих на
газообразном или жидком топливах, а
также для контроля наличия пламени
основной горелки в топках котлоагрегатов
любой производительности под разрежением
и с уравновешенной тягой.
·
Контроль наличия собственного факела.
·
Контроль наличия факела основной
горелки.
· ЗСУ
используется самостоятельно или
включается в автоматику котла
·
Высокая надежность позволяет
использовать для автоматического
розжига.
·
Обладает мощным устойчивым факелом,
успешно работает на мощных горелках с
вихревыми потоками. |
 |
|
ИСПОЛНЕНИЯ
|
| ЗСУ-ПИ –
исп.01 |
Контроль пламени запальной горелки
ионизационным датчиком |
| ЗСУ-ПИ –
исп.02 |
Раздельный контроль пламени запальной
горелки ионизационным датчиком и
основной горелки фотодатчиком (ФД-02,
ФД-05ГМ, ФДС) или контрольным электродом
(КЭ) |
| ЗСУ-ПИ –
исп.03 |
Раздельный контроль пламени запальной
горелки ионизационным датчиком, основной
горелки фотодатчиком и автоматическое
управление процессом розжига ЗСУ-ПИ |
| ЗСУ-ПИ –
исп.04 |
Раздельный контроль пламени запальной
горелки ионизационным датчиком и
основной горелки фотодатчиком
сигнализирующим (ФДС) |
| ЗСУ-ПИ –
исп.05 |
Раздельный контроль пламени запальной
горелки ионизационным датчиком и
основной горелки сигнализатором горения
ПРОМА-СГ |
|
|
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
| Рабочая среда |
Природный газ, пропан-бутановая
смесь |
| Присоединительное давление перед
запальной горелкой, кПа: |
5-100 |
| Тепловая мощность при работе на
природном и сжиженном газе, на смеси
пропан-бутан, кВт, не более |
120 |
| Длина
факела при отрегулированном режиме
горения, м, не менее |
1 |
| Длина
погружной части запальника, мм, не более
|
250, 500 - 5000, (шаг 500) |
Габаритные размеры, мм, не более:
- длина- ширина
- высота |
510;660;
860;
1160132
145 |
|

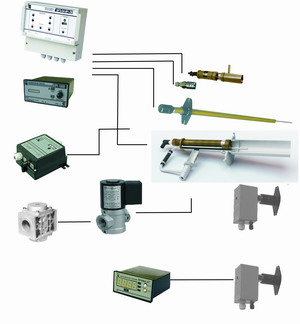

Изделие |
Исполнения ЗСУ-ПИ-45 |
|
-01 |
-02 |
-03 |
-04 |
-05 |
| Запальная горелка
инжекционная ЗГИ с встроенным
ионизационным датчиком |
1 |
1 |
1 |
1 |
1 |
| Источник высокого
напряжения ИВН |
1 |
1 |
1 |
1 |
1 |
| Клапан
электромагнитный ВН-1/2 Н-4 |
1 |
1 |
1 |
1 |
1 |
| Фотодатчики
пламени основной горелки тип ФД |
- |
1 |
1 |
- |
- |
| Сигнализатор
горения ЛУЧ-1АМ |
- |
1 |
1 |
|
|
| Сигнализатор
горения ЛУЧ-КЭ |
1 |
1 |
- |
1 |
1 |
| Сигнализатор
горения ПРОМА-СГ с фотодатчиком ФД-СГ |
- |
- |
- |
- |
1 |
| Фотодатчик
сигнализирующий ФДС (фотодатчик пламени
и сигнализатор горения основной горелки) |
- |
- |
- |
1 |
- |
| Фильтр газовый ФН |
1 |
1 |
1 |
1 |
1 |
| Шланг газовый
труб.1/2"
(наружный)/труб1/2"(внутренний) |
1 |
1 |
1 |
1 |
1 |
| ЗИП
(прокладка–2шт, сопло диаметр1–1шт,
сопло диаметр1,2–1шт) |
1 |
1 |
1 |
1 |
1 |
| Блок розжига
запальника БРЗ-04-М1 (БРЗ-04-М1-2К) |
- |
- |
1 |
- |
- |
| Руководство по
эксплуатации В407.030.000.000РЭ |
1 |
1 |
1 |
1 |
1 |
| Паспорт
В407.030.000.000ПС |
1 |
1 |
1 |
1 |
1 |
