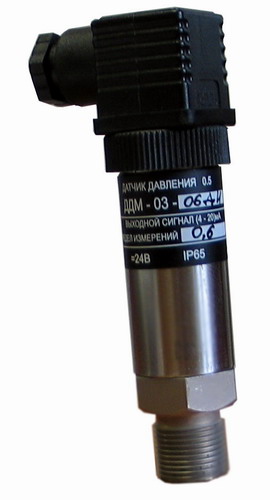

Датчик давления ДДМ-03
|
Датчик
давления ДДМ-03
предназначен для преобразования
избыточного давления (ДИ), разрежения
(ДВ) и разности давлений (ДД) воздуха,
нейтральных газов, воды, масла в
стандартный токовый сигнал (4-20)мА Датчик может
быть использован для работы в системах
автоматического контроля, регулирования
и управления технологическими процессами
в теплоэнергетике, системах вентиляции и
других отраслях |
 |
 |
ИСПОЛНЕНИЯ
|
Тип |
Модель |
Предел
измерений
кПа |
Перегрузка
кПа |
Рабочее
давление
МПа |
Рабочая среда |
|
Датчик
давления
ДДМ-03-ДИ |
ДДМ-03-40 ДИ |
40 |
80 |
|
Газ,
жидкость |
|
ДДМ-03-60 ДИ |
60 |
120 |
|
|
ДДМ-03-100 ДИ |
100 |
200 |
|
|
ДДМ-03-160 ДИ |
160 |
320 |
|
|
ДДМ-03-250 ДИ |
250 |
500 |
|
|
ДДМ-03-400 ДИ |
400 |
800 |
|
|
ДДМ-03-600 ДИ |
600 |
1200 |
|
|
ДДМ-03-1000 ДИ |
1000 |
2000 |
|
|
ДДМ-03-1600 ДИ |
1600 |
3200 |
|
|
ДДМ-03-2500 ДИ |
2500 |
5000 |
|
|
Датчик
давления
ДДМ-03-ДВ |
ДДМ-03-40 ДВ |
-40 |
-100 |
|
|
ДДМ-03-60 ДВ |
-60 |
-100 |
|
|
ДДМ-03-100 ДВ |
-100 |
-100 |
|
|

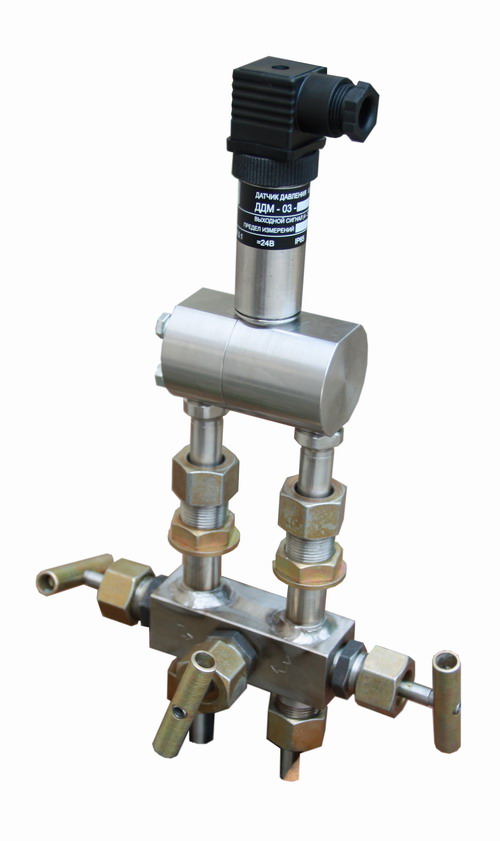

Датчик
Давления
ДДМ-03-ДД |
ДДМ-03-4 ДД |
4 |
+70/-35 |
0 – 2,5 |
|
ДДМ-03-6 ДД |
6 |
+70/-35 |
0 – 2,5 |
|
ДДМ-03-6,3 ДД |
6,3 |
+70/-35 |
0 – 2,5 |
|
ДДМ-03-10 ДД |
10 |
+70/-35 |
0 – 2,5 |
|
ДДМ-03-16 ДД |
16 |
+70/-35 |
0 – 2,5 |
|
ДДМ-03-25 ДД |
25 |
+70/-35 |
0 – 2,5 |
|
ДДМ-03-40 ДД |
40 |
+150/-70 |
0 – 2,5 |
|
ДДМ-03-60 ДД |
60 |
+150/-70 |
0 – 2,5 |
|
ДДМ-03-63 ДД |
63 |
+150/-70 |
0 – 2,5 |
|
ДДМ-03-100 ДД |
100 |
+700/-350 |
0 – 2,5 |
|
ДДМ-03-160 ДД |
160 |
+700/-350 |
0 – 2,5 |
|
ДДМ-03-250 ДД |
250 |
+700/-350 |
0 – 2,5 |
|
ДДМ-03-400 ДД |
400 |
+1400/-700 |
0 – 2,5 |
|
ДДМ-03-600 ДД |
600 |
+1400/-700 |
0 – 2,5 |
|
ДДМ-03-630 ДД |
630 |
+1400/-700 |
0 – 2,5 |
|
ДДМ-03-1000 ДД |
1000 |
+2500/-1000 |
0 – 2,5 |
|
ДДМ-03-1600 ДД |
1600 |
+2500/-1000 |
0 – 2,5 |
|
ДДМ-03-2500 ДД |
2500 |
+2500/-1000 |
0 – 2,5 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДДМ-03
|
Предельные
значения выходного сигнала постоянного
тока, мА |
4 – 20 |
|
Напряжение
питания датчика,
постоянный
ток, В |
= 24±6 |
|
Нагрузочное
сопротивление датчика должно быть в
пределах: |
от 1 до 500 |
|
Предел
допускаемой основной погрешности
датчика, выраженный в % от диапазона
измерения выходного сигнала, не более ДИ, ДВ
ДД |
±0,5
±1 |
|
Вариация
выходного сигнала не превышает половины
абсолютного значения предела допускаемой
основной погрешности или в % от
диапазона измерения датчика, не более |
0,25 |
|
Дополнительная температурная погрешность
на каждые 10°С изменения температуры в
пределах рабочего диапазона %, не более |
±0,05 |
|
Потребляемая
датчиком мощность, Вт не более |
0,5 |
|
Климатическое
исполнение УХЛ для категории размещения
3.1 по ГОСТ 15150-69 |
от - 40°С до 60°С |
|
Температура
рабочей среды опционально |
от - 40°С до 85°С от -
40°С до 125°С |
|
Степень
защиты по ГОСТ 14254-80 |
IP65 |
|
Наработка на
отказ, час |
200000 |
|
Масса, кг не
более |
0,3 |
|
Габаритные
размеры, мм ДДМ-03 ДИ
ДДМ-03 ДД |
128 х 52,5
143 х 79 |
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

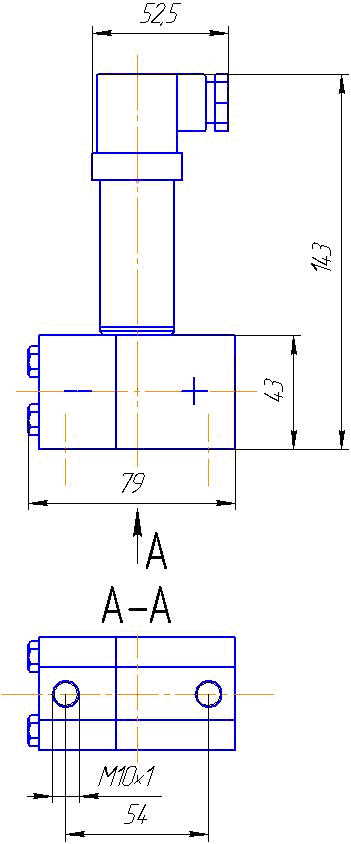

ДДМ-03 ДД

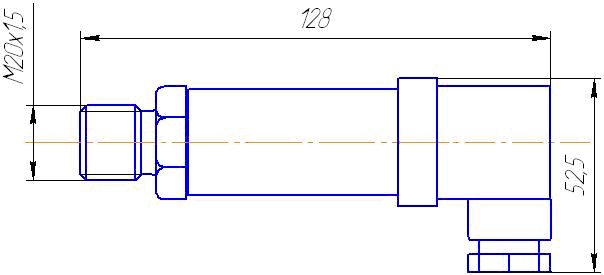

ДДМ-03 ДИ

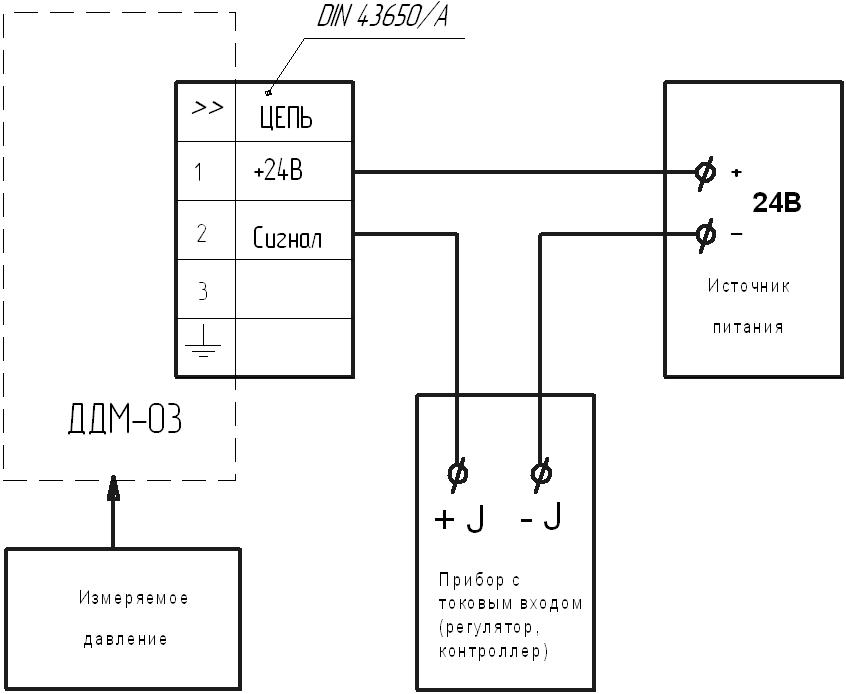

СХЕМА ПОДКЛЮЧЕНИЙ
 |
