Измерители уровня ПРОМА-ИУ
|
ПРОМА-ИУ-4х Предназначены
для непрерывного измерения уровня
жидкости, отображения текущего значения
в метрах и сигнализации о выходе
параметра за установленные пределы.
ПОСТАВЛЯЮТСЯ в комплекте с датчиком
давления ДДМ-1.
ИСПОЛЬЗУЮТСЯ
для работы в системах автоматического
контроля, регулирования и управления
технологическими процессами в
теплоэнергетике, системах водоснабжения
и других отраслях. |
 |
 |
 |
|

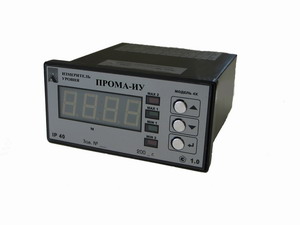

Щитовое исполнение |

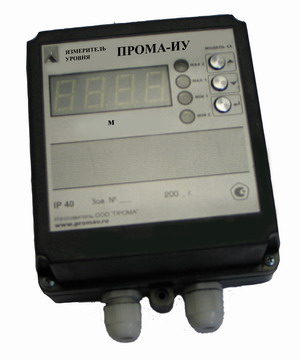

Настенное исполнение |

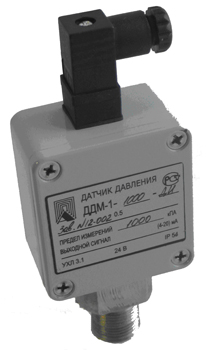

ДДМ-1 |
|
|
|
· 2-х
позиционное регулирование уровня. · Управление насосом путем
переключения релейного выхода при
достижении максимального и минимального
уровня жидкости.
· Формирование дискретных
сигналов в систему коммутации при
достижении 4-х устанавливаемых пределов
уровней (2 – для управления насосом и 2
– для аварийной сигнализации).
· Измерение уровня жидкости
различной плотности и его индикация на
4-х знаковом индикаторе (в метрах).
· Корректировка нулевого
уровня.
· Непрерывное преобразование
измеряемого значения уровня в
унифицированный сигнал постоянного тока
(4-20мА).
· Возможность программной
настройки прибора в зависимости от
применяемого датчика давления и
плотности жидкости.
· Работа в сети
MODBUS по
стандарту RS-485;
(до 32 приборов при 2-х проводной
связи).
Возможность
прямой коммутации больших нагрузок –
переключающиеся контакты реле (2А,
220В). |
|
|
|
|
|
КОРРЕКТИРОВКА НУЛЕВОГО УРОВНЯ |
|
|
|
|

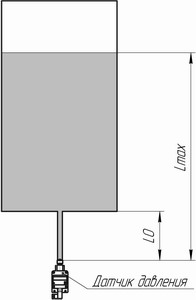

L0<0 |

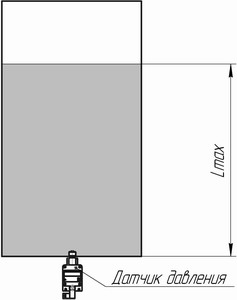

L0=0 |

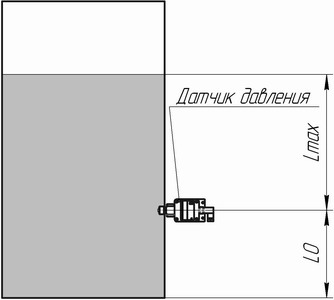

L0>0 |
|
|
L0 –
корректировка нулевого уровня жидкости
(вводится программно на Прома-ИУ-4х); Lmax –
максимальный уровень жидкости.
Если L0=0 (по
умолчанию), то уровень измеряется от
точки установки датчика давления до
Lmax.
Если L0<>0,
то уровень измеряется от 0 до Lmax-
L0.
|
|
|
ДИАПАЗОНЫ ИЗМЕРЕНИЙ (для воды) с
датчиками давления ДДМ-1 |
|
|
Уровень воды
Lв,
в метрах |
0 – 4,0 |
0 – 6,0 |
0 - 10 |
0 – 16 |
0 – 25 |
0 – 40 |
|
|
Тип
первичного датчика |
ДДМ-1-40 |
ДДМ-1-60 |
ДДМ-1-100 |
ДДМ-1-160 |
ДДМ-1-250 |
ДДМ-1-400 |
|
|
|
|
|
ДИАПАЗОНЫ ИЗМЕРЕНИЙ (для воды) с
датчиками давления иных производителей* |
|
Уровень воды
Lв,
в метрах |
0 – 0,63 |
0 – 1 |
0 – 1,6 |
0 – 2,5 |
|
Тип
первичного датчика |
6,3 кПа |
10 кПа |
16 кПа |
25 кПа |
|
*) - датчик
давления с токовым выходом 4-20 мА и
указанным в таблице верхним пределом
измерения. |
|
Для любой
другой жидкости диапазон измерения
уровня будет определяться соотношением
L
= Lв
/ R, где L –
уровень жидкости, Lв –
уровень воды,
R – плотность жидкости. |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРОМА-ИУ-4х |
|
Напряжение питания, В Частота, Гц
или
источник постоянного тока, В
|
220+22-33
50 (60)
24±10%. |
|
Потребляемая мощность, не более: от
сети 220В, 50Гц, ВА
от
источника =24В, Вт |
2
2 |
|
Измеряемые
сигналы: - постоянный
ток |
(4-20)мА |
|
Индикация
показаний |
цифровое табло – 4 знакоместа |
|
Задержка включения контактов выходных
реле, с |
0 – 65 |
|
Параметры дискретных выходов (контакты
реле): максимальное коммутируемое напряжение, В
-
постоянного тока
-
переменного тока
-
максимальный коммутируемый ток, А
|
30
220
2 |
|
Выходной
токовый сигнал аналоговый, мА |
4-20 |
|
Погрешность
токового сигнала, % |
0.5 |
|
Нагрузочное сопротивление для токового
выхода (4-20)мА, Ом. |
1 – 500 |
|
Количество
уставок пределов измерения |
4 |
|
Зона уставок,
% от диапазона |
0-100 |
|
Дискретность
уставок % от диапазона |
1 |
|
Сопротивление изоляции, МОм,
контрольное напряжение, В постоянного
тока |
20
500 |
|
Температура
окружающей среды, °С |
от +5
до +50 |
|
Степень защиты корпуса измерителя по
ГОСТ 14254-96 |
IР40 |
|
Тип
корпуса |
щитовой/настенный |
|
Габаритные размеры, мм |
96х48х105/150х125х60 |
|
Масса, кг, не более |
0,5 |
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДДМ-1 |
|
Предел
допустимой основной погрешности, % |
0.5 |
|
Значения
выходного сигнала постоянного тока, мА:
(код 42) |
4-20 |
|
Напряжение
питания, постоянный ток, В: |
18-35 |
|
Нагрузочное
сопротивление датчика с выходным
сигналом (4-20)мА, Ом: - при питании
постоянным током напряжением 24В
- Температура
окружающей среды, °С |
0 – 500
от -30 до +55 |
|
Дополнительная температурная погрешность
на каждые 10°С
изменения температуры в пределах
рабочего диапазона, %, не более |
0,2 |
|
Потребляемая
мощность, Вт, не более |
0,8 |
|
Степень
защиты, (код
IP) |
IP54 |
|
Габаритные
размеры, мм: длина х диаметр |
80 х 32 |
|
Масса, кг, не
более |
0,2 |
|
|
|
|
ЭЛЕМЕНТЫ ИНДИКАЦИИ И УПРАВЛЕНИЯ |
|
Сигнал с
датчика поступает на плату
микроконтроллера, где он усиливается и
обрабатывается в соответствии с
алгоритмом нормализации и температурной
компенсации. Плата индикации выдает
сигнал отображения величины измеряемого
уровня. В микроконтроллер вводятся
верхние и нижние границы нормального
хода процесса. Выход уровня за пределы
границ сопровождается световой
индикацией и выдачей сигналов
управления. Прибор имеет токовый выход
4-20мА и возможность связи с ПЭВМ по
стыку RS-485. |
|
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ |
 |
|
|

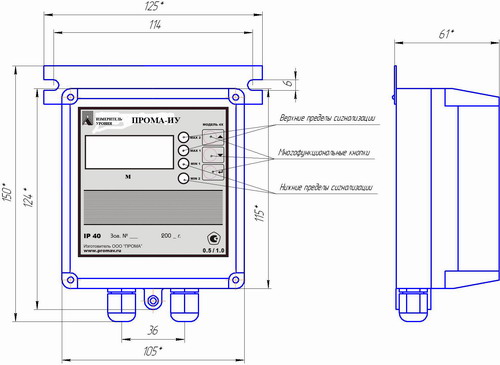

ПРОМА-ИУ-4х-Н |
ДДМ-1 |
 |
|

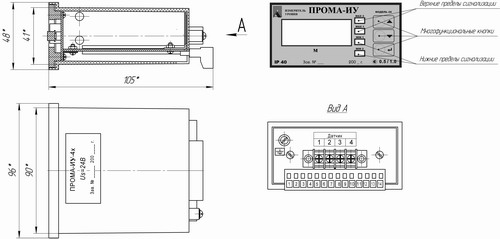

ПРОМА-ИУ-4х-Щ |
|

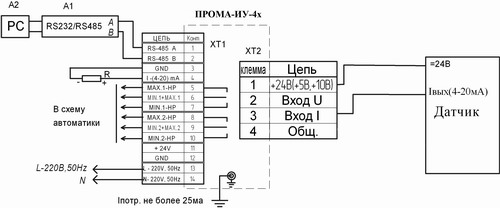

СХЕМА
ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
|
 |
|
|
|
|
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
|
Измеритель уровня
ПРОМА-ИУ-4х-Щ, ДДМ-1-100 |
