Измеритель давления
многофунциональный с выносными датчиками
ПРОМА-ИДМ
ПРОМА-ИДМ (В)
ПРОМА-ИДМ (В)-4Х
|
|
 |
|
 |
|
Преобразователь ПРОМА-ИДМ(В)-4х
(Щитовое исполнение) |
Преобразователь ПРОМА-ИДМ(В)-4х
(Настенное исполнение) |

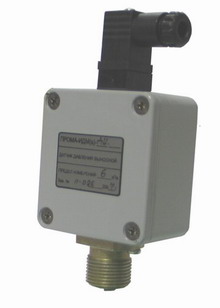

Датчик выносной ПРОМА-ИДМ(В)-ДИ,
ДВ, ДИВ, ДИ(Ж) |
|
|
|
Предназначен
для непрерывного измерения значений: · вакуумметрического
давления (ДВ)
· избыточного давления
(ДИ), а также неагрессивных жидких сред
(ДИ(Ж))
· перепада давлений
воздуха и нейтральных газовых сред (ДД)
ИСПОЛЬЗУЕТСЯ
для работы в системах автоматического
контроля, регулирования и управления
технологическими процессами в
теплоэнергетике, системах вентиляции,
контроля газовых фильтров, счетчиков и в
других отраслях.
Состоит из
преобразователя ПРОМА-ИДМ(в) и выносных
датчиков давления.
· Расширенный диапазон
давлений и измеряемых сред.
· Возможность
установки датчика на расстоянии от
измерителя до 50 м.
Рабочая среда
– газ, воздух, неагрессивные жидкие
среды для ДИ(Ж)
|
|
|
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ |
|
|
 |
 |
|
|
Датчик выносной ПРОМА-ИДМ(в)-ДИ,
ДВ, ДИВ |
Датчик выносной ПРОМА-ИДМ(в)-ДД |
|
ИСПОЛНЕНИЯ |
|
Тип |
Модель |
Предел
измерений
кПа |
Пере-
грузка
кПа(кГ/см2) |
Рабочее
давление
кПа |
|
Измеритель
вакуумметрического
давления
ПРОМА-ИДМ(В)-4х-ДВ
ПРОМА-ИДМ(В) -ДВ |
ИДМ-ДВ(В)-2,5 |
- 2,5 |
- 50 |
|
|
ИДМ-ДВ(В)-4 |
- 4,0 |
- 50 |
|
|
ИДМ-ДВ(В)-6 |
- 6,0 |
- 50 |
|
|
ИДМ-ДВ(В)-10 |
- 10 |
- 50 |
|
|
ИДМ-ДВ(В)-16 |
-16 |
-100 |
|
|
ИДМ-ДВ(В)-25 |
- 25 |
-100 |
|
|
ИДМ-ДВ(В)-40 |
- 40 |
-100 |
|
|
Измеритель
избыточного
давления
ПРОМА-ИДМ(В)-4х-ДИ
ПРОМА-ИДМ(В)-ДИ |
ИДМ-ДИ(В)-0,25 |
+0,25 |
+20 |
|
|
ИДМ-ДИ(В)-0,6 |
+0,6 |
+20 |
|
|
ИДМ-ДИ(В)-1 |
+1,0 |
+20 |
|
|
ИДМ-ДИ(В)-1,6 |
+1,6 |
+20 |
|
|
ИДМ-ДИ(В)-2,5 |
+2,5 |
+50 |
|
|
ИДМ-ДИ(В)-4 |
+4 |
+50 |
|
|
ИДМ-ДИ(В)-6 |
+6 |
+50 |
|
|
ИДМ-ДИ(В)-10 |
+10 |
+50 |
|
|
ИДМ-ДИ(В)-16 |
+16 |
+100 |
|
|
ИДМ-ДИ(В)-25 |
+25 |
+100 |
|
|
ИДМ-ДИ(В)-40 |
+40 |
+100 |
|
|
ИДМ-ДИ(В)-60 |
+60 |
+200 |
|
|
ИДМ-ДИ(В)-100 |
+100 |
+200 |
|
|
ИДМ-ДИ(В)-160 |
+160 |
+400 |
|
|
ИДМ-ДИ(В)-200 |
+200 |
+400 |
|
|
Измеритель
вакуумметрического и
избыточного
давления
ПРОМА-ИДМ(В)-4х-ДИВ
ПРОМА-ИДМ(В)-ДИВ |
ИДМ-ДИВ(В)-0,08 |
± 0,08 |
± 20 |
|
|
ИДМ-ДИВ(В)-0,125 |
± 0,125 |
± 20 |
|
|
ИДМ-ДИВ(В)-0,25 |
± 0,25 |
± 20 |
|
|
ИДМ-ДИВ(В)-0,8 |
± 0,8 |
± 20 |
|
|
ИДМ-ДИВ(В)-2 |
± 2 |
± 20 |
|
|
ИДМ-ДИВ(В)-5 |
± 5 |
± 100 |
|
|
ИДМ-ДИВ(В)-12,5 |
± 12,5 |
± 100 |
|
|
ИДМ-ДИВ(В)-20 |
± 20 |
± 100 |
|
|
Измеритель
разности
давлений
ПРОМА-ИДМ(В)-4х-ДД
ПРОМА-ИДМ(В)-ДД |
ИДМ-ДД(В)-0,1 |
0,1 |
± 20 |
300 |
|
ИДМ-ДД(В)-0,16 |
0,16 |
± 20 |
300 |
|
ИДМ-ДД(В)-0,25 |
0,25 |
± 20 |
300 |
|
ИДМ-ДД(В)-0,6 |
0,6 |
± 20 |
300 |
|
ИДМ-ДД(В)-1 |
1,0 |
± 20 |
300 |
|
ИДМ-ДД(В)-1,6 |
1,6 |
± 20 |
300 |
|
ИДМ-ДД(В)-2,5 |
2,5 |
+50 |
75 |
|
ИДМ-ДД(В)-4,0 |
4,0 |
+50 |
75 |
|
ИДМ-ДД(В)-6,0 |
6,0 |
+50 |
75 |
|
ИДМ-ДД(В)-10 |
10 |
+50 |
75 |
|
ИДМ-ДД(В)-16 |
16 |
+100 |
200 |
|
ИДМ-ДД(В)-25 |
25 |
+100 |
200 |
|
ИДМ-ДД(В)-40 |
40 |
+100 |
200 |
|
Измеритель
избыточного
давления газа и жидкости
ПРОМА-ИДМ(В)-4х-ДИ(ж)
ПРОМА-ИДМ(В)-ДИ(ж) |
ИДМ-ДИ(В)-Ж 0,5 кгс/см2 |
+0,5кгс/см2 |
(+1) |
|
|
ИДМ-ДИ(В)-Ж 1 кгс/см2 |
+1кгс/см2 |
(+2) |
|
|
ИДМ-ДИ(В)-Ж 2,5 кгс/см2 |
+2,5 кгс/см2 |
(+5) |
|
|
ИДМ-ДИ(В)-Ж 4 кгс/см2 |
+4кгс/см2 |
(+10) |
|
|
ИДМ-ДИ(В)-Ж 6 кгс/см2 |
+6кгс/см2 |
(+25) |
|
|
ИДМ-ДИ(В)-Ж 10 кгс/см2 |
+10кгс/см2 |
(+25) |
|
|
ИДМ-ДИ(В)-Ж 16 кгс/см2 |
+16кгс/см2 |
(+40) |
|
|
ИДМ-ДИ(В)-Ж 25 кгс/см2 |
+25кгс/см2 |
(+50) |
|
|
|
СХЕМА
ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
|
|
 |
|
|

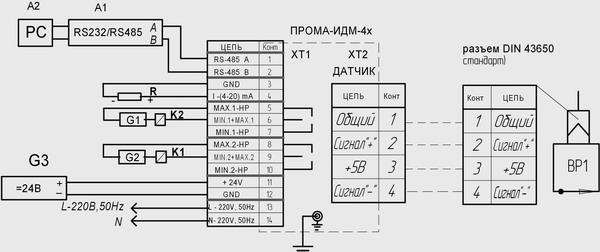

Схема подключения ПРОМА-ИДМ(В)-4Х |
|
|
 |
R – нагрузка токового
выхода (суммарная – не более 500 Ом), К1, К2 – реле
постоянного или переменного тока типа
РП-23, РП-25, РПЛ-122, 8Э12 и их аналоги
с током управляющей обмотки не более
0,1А,
А1 –
преобразователь интерфейса RS-232 /
RS-485
c
гальванической развязкой типа ADAM-4520,
А2 – ПЭВМ РС
с программным обеспечением для SCADA
системы,
G1,G2 – источники
напряжения от 5 до 220В постоянного или
переменного тока, в зависимости от типа
реле,
G3 – источники постоянного
тока 24В с допустимым током 0,2А на один
прибор |
|
|

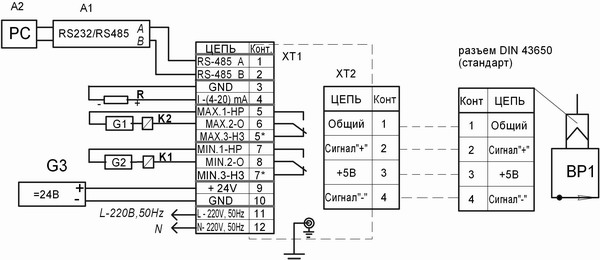

Схема подключения ПРОМА-ИДМ(В) |
|
|
КОМПЛЕКТ ПОСТАВКИ |
|
|
Преобразователь и один из датчиков |
|
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
|
|
Измеритель
давления ПРОМА-ИДМ(В)-4Х-ДВ-2.5 ТУ
4212-031-04880601-04
Сертификат об
утверждении типа средств измерений
RU.C.065.A
№19810
Разрешение на
применение Ростехнадзора № РРС 00-21219 |
|
