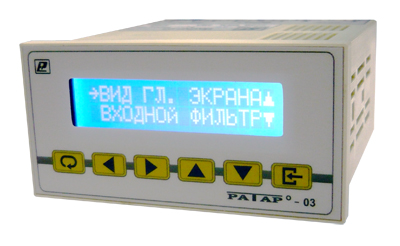

Терморегулятор Ратар-03
 Терморегулятор
РАТАР-03.2УВ.Щ1
предназначен для
измерения и
регулирования
температуры, а
также других
физических
параметров.
Отличительные особенности
• Измерение и
регулирование
температуры или
другой
физической
величины по двум
независимым
каналам по двух
позиционному
закону;
• Регулирование
по одному каналу
по трех
позиционному
закону (две
уставки, два
устройства
управления); • Измерение и
регулирование: по одному
каналу - физической
величины, по другому
каналу - разницы
физических величин;
• Большой символьный
дву строчный Ж/К
индикатор с подсветкой;
• Интуитивно понятный
интерфейс пользователя;
• Одновременная
индикация измеряемых
величин и уставок по
двум каналам;
• Количество типов
входов - 23;
• Возможность работы
в режиме
милливольтметра;
• Автоматический
выбор значения
измерительного тока;
• Возможность
подключения к двум
входам датчиков разных
типов;
• Отображение
измеренных величин в
необходимых единицах
(масштабирование);
• Высокая точность
измерения ( 0,15 % );
• Три типа выходных
устройств;
• Широкий диапазон
индикации : от -9999 до
99999;
• Возможность
отключения «холодного
спая» для работы с
дифференциальными
термопарами.
Примеры применения :
• Измерение и
регулирование
температуры в камере
копчения, варки колбасы
и контроль температуры
внутри батона колбасы;
• Измерение и
регулирование
температуры и
относительной влажности
в расстойном шкафу на
хлебо-булочном
предприятии
(использование
психрометрического
датчика);
• Измерение и
регулирование
температуры и давления в
системе теплоснабжения.
Технические характеристики
|
Универсальных
входа |
2 |
|
Точность
задания уставки |
1.0 единиц
измеряемой
величины |
|
Время
измерения (смены
показаний):
-
для термопар,
сигналов тока и
напряжения
- для
термосопротивлений
(настраивается
потребителем) |
1,5…4 сек
3,0…12 сек
|
|
Задержка на
включение/выключение |
1…100 ске
(настраивается
потребителем) |
|
Выходных
устройства |
2; тип
выходного
устройства
указывается при
заказе прибора |
|
Максимальный
ток нагрузки и
количество
коммутационных
циклов для
различных типов
выходных
устройств: |
|
|
-
электромагнитное
реле |
7 А, 220 В |
|
- симистор
|
1 А, 220 В |
|
- транзистор
(открытый
коллектор) |
50 мА, |
|
Диапазон
отображения
измеренных
величин:
- с
разрешающей
способностью 1.0
- с разрешающей
способностью 0.1 |
-9999...+9999
99,9...+999,9
|
|
Диапазон
настройки сдвига
зависимости
входной величины
|
-500.0…500.0
единиц
измеряемой
величины с шагом
0.1 |
|
Диапазон
настройки
наклона
зависимости
входной величины
(множитель)
|
0.500…2.000
с шагом 0.001.
|
|
Диапазон
уставки
гистерезиса |
0…100 единиц
измеряемой
величины с шагом
1 |
|
Выбор или
автоматическая
настройка
измерительного
тока через
термометры
сопротивления из
ряда |
0,5; 5,0 мА
|
|
Возможность
отключения
«холодного спая»
для работы с
дифференциальными
термопарами |
+ |
|
Время
установления
рабочего режима,
исчисляемое с
момента
включения
терморегулятора |
не более 3
сек |
|
Терморегулятор
обеспечивает
работоспособность
от сети
переменного тока
номинальным
напряжением/частотой |
(220±22) /
(50±1) Гц |
|
Потребляемая
мощность |
не более 4,5
ВА |
|
Средняя
наработка на
отказ |
не менее
30000 часов |
|
Средний срок
службы |
5 лет |
|
Габаритные
размеры
терморегулятора |
не более
-
96х48х110 мм |
|
Масса
терморегулятора
|
не более
0,50 кг |
Типы первичных преобразователей
|
Тип первичного
преобразователя |
Диапазон
измеряемых
температур,
°С |
Разрешающая
способность,
°С |
Пределы
допускаемой
основной
приведенной
погрешности , % |
|
1 |
2 |
3 |
4 |
|
ТХК(Е) |
-270…1000 |
1 (0,1*) |
±0,25
свыше -50 С
+-0,5 ниже
-
50 С |
|
ТХА(К) |
-270…1372 |
1 (0,1*) |
|
ТПП(R) |
-50…1768 |
1 (0,1*) |
|
ТПП(S) |
-50…1768 |
1 (0,1*) |
|
ТМК(Т) |
-270…400 |
1 (0,1*) |
|
ТХК(L) |
-200…800 |
1 (0,1*) |
* разрешающая
способность 0.1 °С
обеспечивается для
диапазона -99.9…999.9 °С
|
Тип первичного
преобразователя |
W100 |
Диапазон
измеряемых
температур,
°С |
Разрешающая
способность,
°С |
Пределы
допускаемой
основной
приведенной
погрешности , % |
|
1 |
2 |
3 |
4 |
5 |
|
50М |
1,426 |
-50…200 |
0,1 |
±0,15 |
|
100М |
|
50М |
1,428 |
-50…200 |
0,1 |
|
100М |
|
Pt100 |
1,385 |
-200…850 |
1 (0,1*) |
|
Pt1000 |
|
Pt100 |
1,391 |
-200…600 |
1 (0,1*) |
|
Pt1000 |
|
Ni50 |
1,617 |
-60…180 |
0,1 |
|
Ni100 |
|
п/п(ТС1047) |
|
-40…125 |
0,1 |
0,5 |
* разрешающая
способность 0.1 °С
обеспечивается для
диапазона -99.9…999.9 °С
|
Измеряемая
величина |
Диапазон
измерений |
Пределы
допускаемой
основной
приведенной
погрешности, % |
|
1 |
3 |
5 |
|
Ток, мА |
0…5
0…20
4…20 |
±0,1** |
|
Напряжение, мВ |
-0,5…2500 |
±0,1 |
** в качестве
токового шунта должен
использоваться резистор
точностью не хуже 0.05%

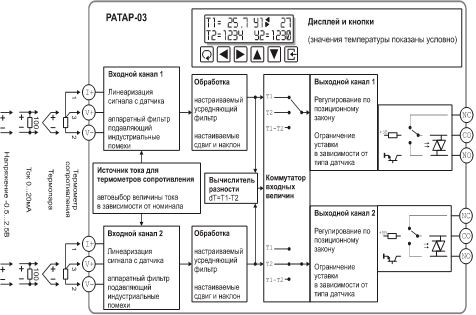

Функциональная схема терморегулятора
 |
