Т.п/п-420, Т.ХА-420 Датчики температуры с токовым выходом / Рэлсиб / Наши партнеры / Каталог продукции

Датчики температуры с токовым выходом, в т.ч. датчики для систем отопления (HVAC)

Датчики температуры с нормирующим преобразователем предназначены для измерения температуры воздуха и инертных газов, жидкости, поверхности крупногабаритных изделий или труб (например, такие датчики могут использоваться в системах отопления и горячего водоснабжения, т.н. системах HVAC) и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитной арматуры термопреобразователя.

Датчики температуры с нормирующим преобразователем используются тогда, когда расстояние от точки контроля температуры до прибора слишком велико и может достигать 1000 м, а также когда используются универсальные приборы - контроллеры с токовым входным сигналом 4…20 мА.

Также мы выпускаем датчики температуры с клеммной головкой (в т.ч. датчики для HVAC), термометры сопротивления с кабельным выводом и термопары с кабельным выводом.

Технические характеристики датчиков температуры

Напряжение питания

от 7,5 до 36 В

Предел допускаемой абсолютной погрешности

не более ±0,5 % от диапазона преобразования

Максимальное сопротивление нагрузки

1,0 кОм

Степень защиты от воздействия воды и пыли (кроме конструктивного исполнения Кл3-2)

IP44 по ГОСТ 14254-96

Средний срок службы

не менее 5 лет

Тип термочувствительного элемента датчиков температуры:

1. Для обозначения «п/п» - полупроводниковый датчик ТС 1047 фирмы «Microchip» с параметрами:

- напряжение питания - от 2,7 до 4,4 В;

- выход - напряжение от 0 до 1,75 В;

- чувствительность - 10 мВ/°С;

2. Для обозначения «ХА» - преобразователь термоэлектрический с НСХ ХА (К) по ГОСТ Р 8.585-2001.

Модельный ряд датчиков температуры (в т.ч. датчики для HVAC):

Рисунок и габаритные размеры датчика температуры с нормирующим преобразователем

Тип, конструктивное исполнение и диапазон рабочих температур датчика температуры



Диапазон преобразования температуры, °С



Контроль температуры жидкостей и сыпучих сред

Датчик Кл1-3 для измерения температуры газообразных и жидких сред (в т.ч. для HVAC)

Большое фото

D=6 мм

L=30мм до 300°С

L=120мм до 800°С

l=60...300, не менее (L+30)мм



от -40 до +125 °С

Т.п/п-420-Кл1-1.l

-40…

+125

-40…

+100

0…

+100



от -40 до +800°С

Т.ХА-420-Кл1-1.l

Рабочий спай

изолирован

0…

+300

0…

+500

0…

+800

Датчик температуры с нормирующим преобразователем Кл1-3.1

Большое фото

D=6 мм M16x1,5 M20x1,5, G1/2

D=8; 10 мм M20x1,5, G1/2

L=30мм до 300°С

L=120мм до 800°С

l=30...300мм



от -40 до +125°С

Т.п/п-420-Кл1-2.l

-40…

+125

-40…

+100

0…

+100



от 0 до +800 °С

Т.ХА-420-Кл1-2.l

Рабочий спай

изолирован

0…

+300

0…

+500

0…

+800

Датчик Кл1-3.2 для измерения температуры газообразных и жидких сред (в т.ч. для HVAC)

Большое фото

D=6 мм M12x1,5, M16x1,5, M20x1,5, G1/2

D=8 мм M16x1,5, M20x1,5, G1/2

D=10 мм M20x1,5, G1/2

l=30...300мм



от -40 до +125°С

Т.п/п-420-Кл1-3.l





-40...



+125



-40...



+100



0...



+100

Датчик температуры с нормирующим преобразователем DIN43650 (в т.ч. для HVAC)

Большое фото

D=5; 6; 8 мм М12 х 1,5; G1/2

L=0 мм до 125°С;

L=30 мм до 300°С;

L=120 мм до 800°С;

l=60... 300мм, но не менее (L+30)мм



от -40 до +125 °С

Т.п/п-420-DIN43650.l

-40…

+125

-40…

+100

0…

+100



от -40 до +800°С

Т.ХА-420- DIN43650.l

Рабочий спай

изолирован

0…

+300

0…

+500

0…

+800

Контроль температуры плоской поверхности

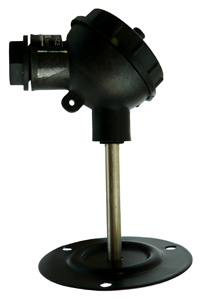

Датчик температуры с нормирующим преобразователем Кл2-1

Большое фото

D основания = 65 мм



от -40 до +125°С

Т.п/п-420-Кл2-1

-40…

+125

-40…

+100

0…

+100

Контроль температуры труб, датчики для систем отопления и горячего водоснабжения (HVAC)



Датчик Кл2-2 с нормирующим преобразователем для измерения температуры поверхности труб в системах отопления (HVAC)

Большое фото

Диаметр хомута - 20...200 мм



от -40 до +125°С

Т.п/п-420-Кл2-2

-40…

+125

-40…

+100

0…

+100

Контроль температуры воздуха - герметичный (в т.ч. в системах HVAC)



Датчик Кл3-1 с нормирующим преобразователем для контроля температуры воздуха в помещениях различного назначения, в т.ч. для HVAC

Большое фото

D=6 мм



от -40 до +80°С

Т.п/п-420-Кл3-1

-40…

+80

Контроль температуры воздуха в чистых помещениях (в т.ч. в системах HVAC)



Датчик Кл3-2 с нормирующим преобразователем для контроля температуры воздуха в чистых помещениях различного назначения, в т.ч. для HVAC

Большое фото D=65 мм, h=33 мм



от -40 до +50°С

Т.п/п-420-Кл3-2

-40…

+50

Контроль температуры в воздуховодах в системах вентиляции и кондиционирования (HVAC)



Датчик Кл4-1 с нормирующим преобразователем для измерения температуры в воздуховодах в системах вентиляции и кондиционирования (HVAC)

Большое фото

D=6 мм



от -40 до +125°С

Т.п/п-420-Кл4-1

-40…

+125

-40…

+100

0…

+100
