Уровнемер поплавковый РУПТ, РУПТ-АМ для жидких сред различной плотности.

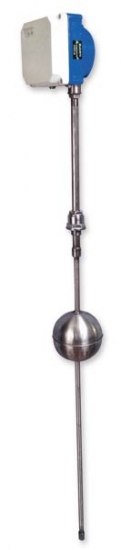

Уровнемер поплавковый РУПТ, РУПТ-АМУровнемеры поплавковые РУПТ-А, РУПТ-АМ, взрывозащищенные, предназначены:

  • для непрерывного преобразования значения уровня измеряемой жидкости в стандартный токовый выходной сигнал 0-5; 0-20; 4-20 мА

  • определения температуры жидких сред (определение температуры осуществляется с ненормированной точностью);

  • определения объема контролируемой среды в резервуаре с ненормированной точностью;

  • цифровой индикации одного из параметров (уровня в мм, уровня раздела сред в мм, температуры в °С, объема в единицах, указанных в градуировочной таблице) или всех перечисленных параметров по очереди;

  • визуальной и релейной (типа сухой контакт) сигнализации назначенных пользователем 4-х аварийных уровней среды;

  • передачи информации об измеряемых параметрах по каналу связи на верхний уровень обработки.

    Уровнемер состоит из преобразователя первичного (ПП) и преобразователя передающего (eee).

    Первичный преобразователь имеет вид взрывозащиты «искробезопасная электрическая цепь», уровень взрывозащиты «взрывобезопасный», маркировку взрывозащиты «1ExibllBT5 в комплекте РУПТ-АМ» или «1ExibllCT5 в комплекте РУПТ-АМ», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

    Передающий преобразователь имеет выходные искробезопасные электрические цепи уровня «ib», маркировку по взрывозащите «[Exib]IIC в комплекте РУПТ-АМ», соответствует требованиям ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

    Основная область применения — системы авто¬матического контроля, регулирования и управления техническими процессами

    Уровнемеры успешно применяются на объектах, взамен пневматических уровнемеров буйковых типа УБ-П, РУП, ПИУП, УПП и др., а также буйковых уровнемеров Сапфир-22 ДУ, при этом имея существенные преимущества:

    - высокая точность и стабильность показаний ( 0,15% )

    - независимость показаний от температурных изменений среды и окружающего воздуха.

    - простота настройки при первичной установке и в эксплуатации

    - отсутствие пневматических линий и электропневмопреобразователей

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Верхние пределы измерений уровня (диапазоны измерений уровня), м.:

  • ПП с жестким чувствительным элементом (ж)
    1,0; 1,6; 2,0; 2,5; 3,0

  • ПП с гибким чувствительным элементом (г)
    4,0; 6,0; 8,0; 10,0; 12,0; 16,0

    Предел допускаемой основной приведенной погрешности при преобразовании уровня (или уровня раздела) среды в стандартный токовый выходной сигнал %, не более
    ±0,15

    Предел допускаемой основной абсолютной по¬грешности измерений уровня по цифровому выходу, мм, не более:

  • ПП с верхним пределом измерения до 3 м
    ±2 (±1*) * - по требованию Заказчика

  • ПП с верхним пределом измерения более 3 м
    ±2

    Предел допускаемой основной абсолютной погрешности измерений уровня раздела сред по цифровому выходу, мм
    не более ± 2

    Вариация выходного сигнала не превышает абсолютного значения предела допускаемой основной погрешности.

    Межповерочный интервал
    2 года

    Погрешность срабатывания сигнализации, мм,
    не более не более ±2

    Дифференциал срабатывания сигнализации, мм,
    не менее 5

    Диапазоны токовых выходных сигналов, мА:
    0-5; 4-20; 0-20

    Температура контролируемой среды, °С,
    от минус 40 до плюс 80 или от минус 40 до плюс 120 (в зависимости от исполнения ПП).

    Плотность контролируемой среды, г/см3
    от 0,5 до 1,1

    Разность плотностей верхней и нижней фаз при контроле уровня раздела сред не менее, г/см3
    0,1

    Избыточное давление контролируемой среды не более, МПа

  • для ПП с жестким чувствительным элементом
    1,6 (2,5*) * - по требованию Заказчика

  • для ПП с гибким чувствительным элементом
    0,2

    По устойчивости к климатическим воздействиям уровнемер имеет исполнение УХЛ по ГОСТ 15150:

  • первичный преобразователь - категория размещения 1.1
    при температуре от минус 50 °С до плюс 50 °e;

  • передающий преобразователь - категория размещения 4.2
    при температуре от плюс 5 °С до плюс 40 °e.

    По защищенности от воздействия окружающей среды уровнемер имеет пылеводозащищенное исполнение IP54 (по отдельному заказу IP65 для ПП) по ГОСТ 14254.

    Параметры питания:

  • напряжение питания, В
    (187-242)

  • частота переменного тока, Гц
    (50±1)

    Мощность, потребляемая уровнемером, В-А,
    не более 15

    Масса, кг, не более:

  • ПП
    20

  • ППР
    2,5

    Габаритные размеры составных частей, мм, не более:

  • ПП
    (Н+458)x160x120, где Н — длина погружаемой части ПП;

  • ППР
    240x212x122.

    КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

    Общий вид, габаритные и присоединительные размеры ПП и ППР уровнемера приведены на рис. 1,2.

    ПП уровнемера имеет два исполнения (рис. 1):

  • с одним поплавком - для измерения уровня одной среды или уровня раздела двух сред;

  • с двумя поплавками - для одновременного измерения уровня и уровня раздела.

    ПП устанавливается на емкость с измеряемой средой с помощью резьбового штуцера с наружной резьбой М27х1,5.

    При изменении контролируемого уровня среды поплавок с магнитной системой перемещается по звукопроводному стержню первичного преобразователя (ПП). Первичный преобразователь преобразует изменение уровня контролируемой среды в информационный сигнал (последовательность токовых импульсов), который после усиления подается на преобразователь передающий (ППР).

    ППР смонтирован на двух печатных платах, конструктивно размещенных в пластиковом кор¬пусе настенного исполнения (рис. 2).

    На лицевую панель ППР выведены:

  • шестиразрядный светодиодный индикатор, служащий для индикации измеренных значений уровня, раздела сред, температуры, вычисленного объема;

  • четыре кнопки для настройки, программирования и ввода информации;

  • индикаторы «Сеть» и «Авария»;

  • 4 индикатора визуальной сигнализации аварийных уровней («Уровень 1 «...«Уровень 4»).

    ППР формирует напряжения, необходимые для работы всех узлов прибора, искробезопасное на¬пряжение питания ПП, преобразует информацию, поступающую с ПП, в стандартный токовый сиг¬нал, пропорциональный уровню среды, обеспечи¬вает цифровую индикацию.

    ППР обеспечивает также вычисление объема по данным градуировочной таблицы резервуара, хранение информации о настройках и калибровке в отсутствии питания и передачу информации об измеряемых параметрах по последовательному интерфейсу RS-232 или RS-485.

    Уровнемер имеет линейную возрастающую характеристику.
