Разделители мембранные РМ 5320

ТУ 4212-006-60202690-2007
ОКП 42 1874

Назначение и технические данные

ОБЩИЕ СВЕДЕНИЯ
Разделители предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред: агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным уст­ройством осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Изменение объема камеры разделителей моде­лей 5320 - не менее 1 см3 при измене­нии давления на 0,002 МПа (0,02 кгс/см2).
Под камерой разделителя понимается прост­ранство, ограниченное мембраной разделителя и его корпусом.
Разделители мембранные РМ 5320


Объем упругого чувствительного элемента измерительного устройства 40см3.
Дополнительная погрешность измерения, вно­симая разделителями, соединенными с измери­тельными устройствами, не должна превышать ±1 % нормирующего устройства.

Температура измеряемой среды на входе раз­делителя - от минус 40 до плюс 170 СС,
Примечание. Разделители всегда применяются с соединительным рукавом, если температура из­меряемой среды на входе разделителя выше температуры, установленной для работы измери­тельного устройства.
Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10 °С в указанных выше пределах не должно превышать 1 % нормирующего значения.

Материалы деталей разделителей, контактиру­ющих с измеряемой средой приведены в таблице 1:


Модели разделителей Материалы деталей, контактирующих с измеряемой средой
мембрана фланец нижний корпус
5320 сплав 36НХТЮ без фланца сталь 12Х18Н10Т

Примечание. По требованию заказчика мемб­рана разделителя может быть изготовлена из тантала или защищена специальной фтороплас­товой накладкой.

Полный срок службы до списания разделителей - не менее 6 лет.

Масса разделителей, кг, не более: 2,0

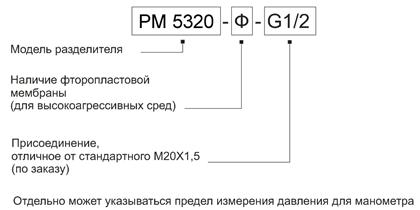

Пример записи для заказа






Устройство и принцип работы

Измеряемое давление передается через мемб­рану и разделительную жидкость на чувстви­тельный элемент измерительного устройства, со­единенного с разделителем.

В конструкции разделителей моделей 5320 (рис. 2) и 5322 (рис. А) с открытой мембраной отсутст­вует нижний фланец.

Открытая мембрана не дает возможности кри­сталлизирующимся средам и твердым осадкам скапливаться  в значительном  количестве,   что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух



РМ 5320

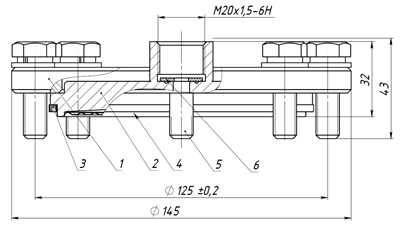

Рис.  2.  Разделитель мембранный  РМ  модели 5320. Габаритные и присоединительные размеры

1 - верхний фланец;
2 - корпус;
3 - прокладка;
4 - мембрана;
5 - болт;
6 - прокладка.




Транспортирование и хранение
  Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.

Гарантийные обязательства
  Предприятие-изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа – ремонт или замена осуществляется предприятием-изготовителем бесплатно.
