ДРУ-1ПМ Датчик-реле уровня жидкости поплавковый двухпозиционный / Сигнализаторы и приборы измерения уровня и раздела сред / Каталог продукции

ДРУ-1ПМ датчик-реле уровня жидкости поплавковый двухпозиционный

ТУ-4218-005-60202690-2007
ОКП 42 1874

Назначение

• Применяется для контроля верхнего или нижнего уровня воды, масел,
дизтоплива, охлаждающих и других жидкостей в системах автоматики
промышленных объектов, резервуарных парках, хранилищах ГСМ, в
автоматике морских или речных судов.
Коррозионнстойкое исполнение

Функциональные возможности

• ПРОСТОЙ МОНТАЖ И ОБСЛУЖИВАНИЕ

• РАБОТА С РАЗЛИЧНЫМИ ПО СОСТАВУ ЖИДКОСТЯМИ
       неагрессивных нержавеющей стали и плотностью не ниже 0,8 г/м3

• КОРРОЗИОННОСТОЙКОЕ ИСПОЛНЕНИЕ

• ПОЖАРОБЕЗОПАСЕН
      не способен самовоспламеняться и вызывать горение

Комплект

• Датчик-реле уровня - 1 шт.

• Руководство по эксплуатации (паспорт) - 1 экз.

• Комплект ЗИП - (по запросу)



ДРУ-1ПМ   ДРУ-1ПМ
Исполнение с гермовводом   Исполнение с разъемом ШР20
ДРУ-1ПМ датчик-реле уровня жидкости поплавковый двухпозиционный
Характеристики
Монтаж........горизонтальный
Крепление.....фланец Ф115
Дифференциал
срабатывания............20±3мм
Максимальная коммутируемая
мощность
при постоянном токе......70 ВА
при переменном токе....300 ВА
Климатическое
исполнение...........У2, Т, ОМ
Давление среды рабочее избыточное..0,8 МПа
Пылевлагозащита..........IP 54
Температура
среды..........от -50 до +1600С
Материал, контактирующий
со средой......12Х18Н10Т

Пример записи для заказа

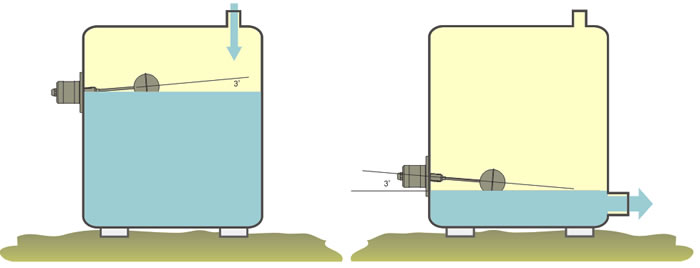

Пример размещения датчика-реле уровня на емкости


Для контроля верхнего предельного уровня,
(пример - по достижении заданной отметки налив прекращается
или срабатывает аварийная система откачки)
  Для контроля нижнего (минимального) уровня,
(пример - по достижении заданной отметки слив или откачка прекращаются)

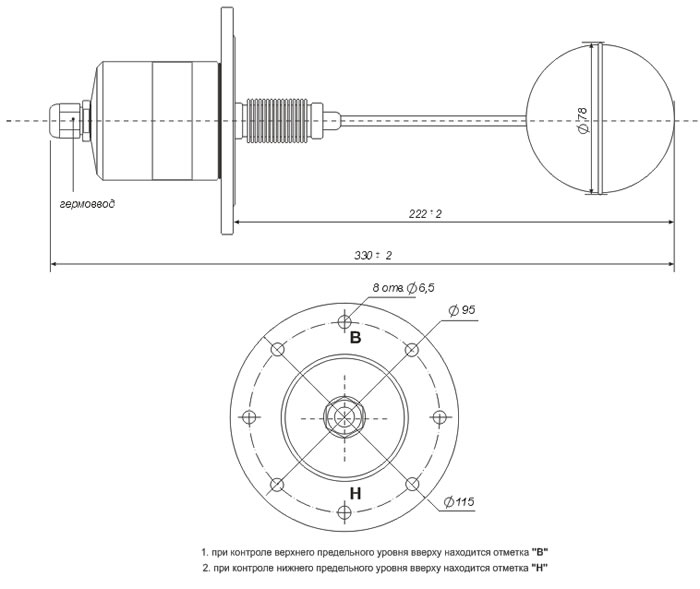

Габаритные и присоединительные размеры датчика-реле уровня ДРУ-1ПМ, исполнение с гермовводом

Датчик-реле ДРУ-1ПМ: размеры

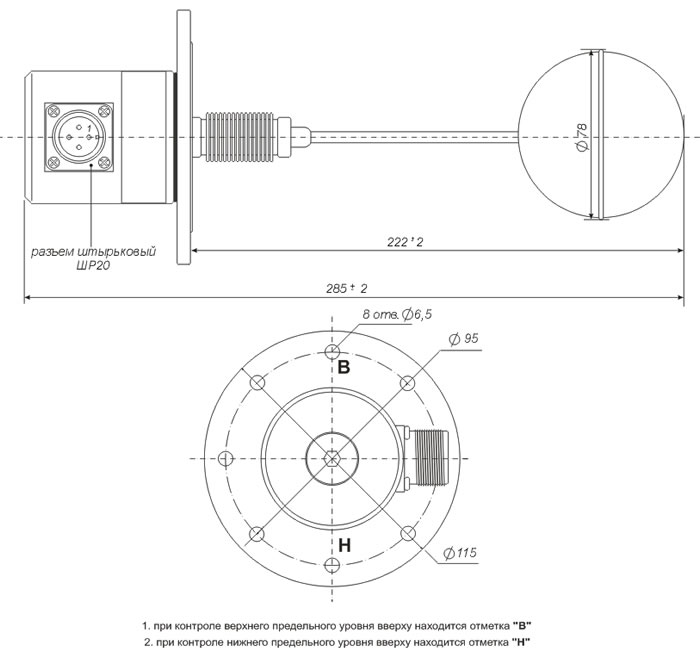

Габаритные и присоединительные размеры датчика-реле уровня ДРУ-1ПМ, исполнение с разъемом ШР20

ДРУ


Параметры контролируемой среды
Наименование жидкости



Параметры
температура, °С



рабочее избыточное давление, МПа (кг/см3) вязкость динамическая, Па-с плотность,
г/см3
Вода или вода с хромпиком от 1,1% до 1,6% по весу воды


+6...+105 0,8(8) 2,4 0,8-..1,2
Дизельное топливо


-50...+60
Авиационное масло


+6...+150






Другие жидкрсти не агрессивные к стали 12Х18Н10Т -50...+160









Устройство и работа

Датчик-реле состоит из поплавка 1, фланца 3 с приваренным к нему сильфоном 2,  который осуществляет функцию разделителя между жидкостью в резервуаре и окружающей средой корпуса 4, внутри которого расположен кронштейн с микропереключателем.
Уплотнение корпуса с фланцем обеспечивается прокладкой 5. Для заземления прибора при эксплуатации в комплекте поставляется
клемма заземления. На фланце 3 {Вид А) нанесены риски 7, указывающие положение номинального уровня срабатывания при контроле воды. Принцип работы датчика - реле основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой среды.    Поплавок   при   своем    перемещении    воздействует   на микропереключатель, включенный в электрические цепи сигнальных и пусковых устройств.


Размещение и монтаж

Во    избежание    смятия    чувствительного    элемента    (сильфона) обращаться с датчиком-реле следует ОСТОРОЖНО. Разметка   мест   для   крепления   датчиков-реле   производится   в соответствии с рис. 1
Датчик-реле устанавливается на резервуаре так, чтобы фланец корпуса прибора был в вертикальном положении с отклонением от вертикали не более +1°. Отклонение оси, проходящей через верхнее и нижнее крепежные отверстия, от вертикали должно не пре­вышать ±1,5°.
При контроле верхнего уровня на фланце прибора вверху должна быть надпись «В», а при контроле нижнего уровня - надпись «Н»

1 - проверьте срабатывание контактов микропереключателя путем медленного опускания и подъема поплавка в вертикальной плоскости, проходящей через буквы «В», и «Н»на фланце (момент переключения определите по «щелчку» пружины микро­переключателя);

2  -  при   подключении  датчика-реле  с   герметичным   кабельным вводом 6, необходимо:

а.   снять крышку 4;
б. завести кабель через ввод 6 и соединить с контактами клемнного
блока на кронштейне, согласно схемы подключения, рис. 3 (вариант 2).
сечение жил не более 2.5 мм2.
в. закрыть крышку 4 по часовой стрелке обеспечив плотную затяжку.
г.  обжать кабель в гермовводе 6 поворотом уплотнительной гайки по
часовой стрелке.

3  - при подключении датчика со штепсельным разъемом, вилка
флажка  должна   иметь   распайку,   согласно  схемы   подключения
рис. 3 (вариант 1)

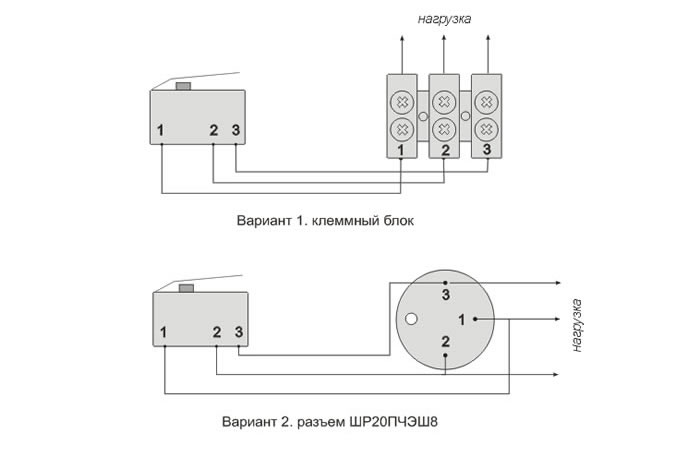

Схема внешних соединений датчика-реле ДРУ-1ПМ
Датчик-реле ДРУ-1ПМ: схема включения

Указание мер безопасности

По способу защиты человека от поражения электрическим током датчик-реле удовлетворяет требованиям класса 01 по ГОСТ 12.2.007.0-75
Внимание! Прикосновение к деталям электрической схемы опасно!
Перед снятием крышки необходимо отключить питание.
В случае установки датчика-реле на незаземленных конструкциях,
изделие должно быть заземлено, через один из болтов крепления на фланце


Техническое обслуживание

Техническое обслуживание датчика-реле заключается в проведении регламентных работ, которые включают в себя:

  1. чистку рабочей поверхности датчиков-реле от пыли и
    грязи (отложения в гофрах сильфона не допускаются);
  2. проверку сопротивления изоляции между токоведущими
    деталями и заземлением мегаомметром с номинальным
    напряжением 500 В.

Сопротивление изоляции должно быть не менее 5 МОм;
-  проверку качества заземления;

  1. проверку работоспособности датчика-реле изменением
    уровня жидкости в пределах, необходимых для срабаты­
    вания контактов микропереключателя;
  2. проверку состояния внутренних поверхностей датчика-
    реле.     Не     допускается     внутри     корпуса     наличии
    контролируемой жидкости, пыли и грязи.


Маркировка и тара
  На этикету наносится:
наименование предприятия-изготовителя обозначение прибора и его модификации данные нормативно-технической документации (ТУ) характеристики питающего напряжения эксплуатационные характеристики (пылевлагозащита, климатические параметры) серийный номер изделия год изготовления.

Упаковка блока производится в соответствии с ГОСТ 23088-80 в потребительскую тару.

Транспортирование и хранение
  Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.



Гарантийные обязательства
  Предприятие-изготовитель гарантирует соответствие датчика-реле уровня требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа – ремонт или замена осуществляется предприятием-изготовителем бесплатно.
