Термопреобразователи сопротивления ЧЭ СП(М)-02 для СБ210

Вариант 1:

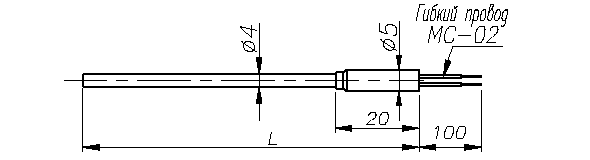

Габаритные размеры ЧЭ СП(М)-02 для СБ210

Вариант 2:

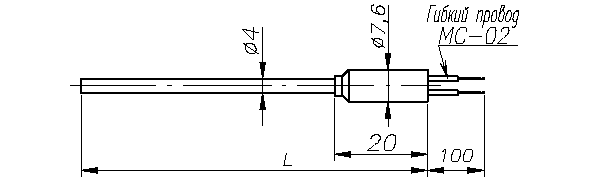

Габаритные размеры ЧЭ СП(М)-02 для СБ210

Данный конструктив термопреобразователя является составной частью сборки ТС с головкой клеммной СБ 210 и может использоваться в качестве самостоятельного изделия. Формально он является СП-02к или СМ-02к, но здесь в обозначении буква к не указывается. Термопреобразователь изготавливается из одного или 2-х термочувствительных элементов (ЧЭ), заключенных в корпус из нержавеющей стали 08Х18Н10Т или 12Х18Н10Т. Удлинительный вывод изготовлен из нагревостойкого кабеля типа КНМС с оболочкой из нерж.стали и жилами из медного сплава 204 (БрХНб 0,4-0,25). Кабель имеет тот-же диаметр, что и корпус ЧЭ, оболочка кабеля и корпус ЧЭ сварены вместе. На другом конце кабель имеет разделку на провод МС-0,2 или МГТФ-0,32 для подключения ТС к измерительной аппаратуре.

Таблица возможных вариантов исполнения

Тип ЧЭ для СБ210

Диаметр монтажной части, мм

НСХ

Класс допуска

Схема соединения

Длина монтажная L, м

Длина выводов L1, м

СП-02

4*
от 4,0 до 6,0

10П, (46П,) 50П, 100П, 500П, Pt10, Pt50, Pt100, Pt500

А, В или С

2-х,
3-х,
4-х**
проводная

до 15,0

от 0,10 до 15,0

СМ-02

10М, 50М, (53М,) 100М, Cu10, Cu50, Cu100

* - при заказе допускается не указывать.
** - для ТС с 2-мя ЧЭ: 4-х проводная схема соединения для одного из ЧЭ и 2-х проводная для второго.

По специальному заказу преобразователь может быть изготовлен с другим диаметром монтажной части.


Заказать ЧЭ СП(М)-02 Термопреобразователи сопротивления
