Кабели термопарные КТМС

Кабели термопарные с минеральной изоляцией (КТМС) предназначены для изготовления термоэлектрических преобразователей или использования в качестве термокомпенсационного кабеля для линий связи таких термопреобразователей с измерительными приборами.

Вид климатического исполнения УХЛ по ГОСТ 15150-69.

Кабели предназначены для работы в следующих условиях:

  • при температурах от минус 60 до плюс 500°С (до 800°С кратковременно) для кабелей с жилами из хромель-копеля,

  • при температурах от минус 60 до плюс 700°С (до 1300°С кратковременно) для кабелей с жилами из хромель-алюмеля,

Кабели устойчивы в воздействию повышенной относительной влажности воздуха до 98% при температуре до 35°С.

Термопарные кабели выпускаются:

  • с двумя жилами: из хромеля и алюмеля (хромеля и копеля);

  • с четырьмя жилами: 2 хромеля и 2 алюмеля (2 хромеля и 2 копеля).

Материалом оболочки может служить нерж. сталь 08(12)Х18Н10Т, никелевый сплав ХН78Т (ЭИ-435) или, в технически обоснованных случаях, сплав ХН45Ю (ЭП 747).

Кабели термопарные КТМС

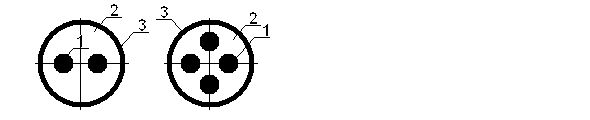

где 1 - термоэлектродные жилы; 2 - мин. изоляция; 3 - металлическая оболочка.

Таблица марок термопарных кабелей:



Марка кабеля

Описание

КТМС(ХА)

Кабель термопарный с минеральной изоляцией в оболочке из нерж. стали, с термоэлектродными жилами из сплавов хромель и алюмель.

КТМС(ХК)

Кабель термопарный с минеральной изоляцией в оболочке из нерж. стали, с термоэлектродными жилами из сплавов хромель и копель.

КТМСп(ХА)

Кабель термопарный с минеральной изоляцией в оболочке из сплава ХН78Т, с термоэлектродными жилами из сплавов хромель и алюмель.

КТМСп(ХК)

Кабель термопарный с минеральной изоляцией в оболочке из сплава ХН78Т, с термоэлектродными жилами из сплавов хромель и копель.



Конструктивные размеры термопарных кабелей.



Марка кабеля

Диаметр кабеля, мм

Толщина оболочки кабеля, мм

Число жил и их сечение, мм2

Диаметр жил, мм

КТМС(ХА), КТМС(ХК)

0,9±0,04

0,14±0,05

2х0,025

0,18±0,05

1,0±0,04

0,15±0,05

2х0,03

0,20±0,05

1,3±0,04

0,22±0,05

2х0,05

0,26±0,05

1,5±0,05

0,25±0,05

2х0,06

0,27±0,05

3,0±0,05

0,35±0,05

2х0,3

0,65±0,05

4,0±0,05

0,52±0,05

2х0,5

0,85±0,1

5,0±0,05

0,62±0,05

2х0,6

0,90±0,1

6,0±0,05

0,75±0,05

2х0,9

1,08±0,1









4,6±0,05

0,35±0,05

4х0,44

0,75±0,08

7,2±0,05

0,50±0,05

4х0,44

1,2±0,1

По требованию заказчика термопарные кабели могут выпускаться диаметрами, не входящими в табличный ряд: от 0,9 до 8,0 мм для 2-х жильного кабеля и от 3,0 до 8,0 мм - для 4-х жильного.

Механические параметры:
Кабели выдерживают не менее двух циклов изгибов на цилиндр диаметром, равным десятикратному диаметру кабеля. Кабели диаметром от 0,9 до 1,5 мм выдерживают навивание на цилиндр диаметром равным двум диаметрам кабеля, кабели диаметром 2,0 мм - на цилиндр диаметром 6,0 мм.

Электрические характеристики.
Испытательное напряжение для кабелей термопарных:

  • диаметром от 0,9 до 1,3 мм - 100 В;

  • диаметром от 1,5 до 3,0 мм - 250 В;

  • диаметром свыше 4,0 мм - 500 В.

Электрическое сопротивление изоляции между жилами и между жилами, соединенными вместе, и оболочкой, пересчитанное на 1 м длины:

  • в нормальных климатич. условиях по ГОСТ 20.57.406-81 - не менее 1*1010 Ом;

  • при 600°С - не менее 1*105 Ом;

  • при 800°С - не менее 1*104 Ом.

Термоэлектрические характеристики кабелей соответствуют классу 2 по ГОСТ 8.585-01.

Запись при заказе:
 КТМСп(ХА) 2х0,06 d=1,5 ТУ 16-505-757-75

означает: Кабель термопарный с мин. изоляцией в оболочке из сплава ХН78Т d=1,5 мм и 2-мя жилами из хромеля и алюмеля.
