Преобразователи термоэлектрические КТК-03 и КТL-03

Технические условия ТАДУ 405220.003ТУ

Лицензия "РОСТЕСТ-МОСКВА" № 12.1539-01

Лицензия ГАН РФ ЦО-12-101-0761

Преобразователи термоэлектрические КТК-03 и КТL-03

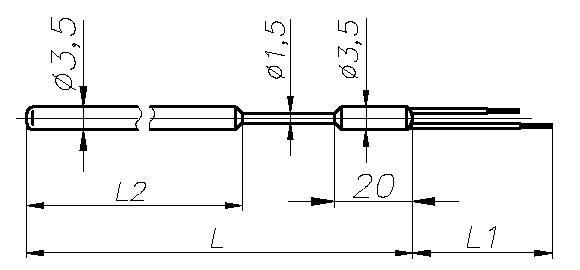

Преобразователи термоэлектрические изготавливаются из термопарного кабеля с минеральной изоляцией марки КТМС d=1,5 мм ТУ16-505.757 в оболочке из нержавеющей стали 08Х18Н10Т, помещенного на длину L2 в защитную арматуру толщиной 1 мм из нержавеющей стали 08Х18Н10Т или 12Х18Н10Т, плотно напрессованную на кабель. Защитная арматура обеспечивает надежную и длительную работу ТП в условиях повышенной температуры или давления.
Преобразователи этого типа предназначены для работы непосредственно в первом контуре ядерного реактора. Изготавливаются с изолированным (И) или неизолированным (Н) от оболочки рабочим спаем, с выводными проводниками из материала термопары или с медными (М) выводами сечением 0,12 мм2.

Таблица возможных вариантов исполнения

Тип ТП

Материал термо-электродов

Класс допуска

Кол-во и тип измери-тельного спая

Материал выводов

Длина монтажная L, м

Длина выводов L1, м

Длина защитной арматуры L2, м

KTK-03

хромель-алюмель (ХА)

2 или 3

1 или 2;
изол. или неизолир.

ХА* или М

от 0,1
до 75

от 0,05
до 1
(0,1*)

от 0,2
до 14

KTL-03

хромель-копель (ХК)

ХК* или М

* - при заказе допускается не указывать.

Запись при заказе: "Термопреобразователь КTK-03(ХA)-2-М-8,0-0,1-7,5
ТАДУ 405220.003ТУ 0-350°C"

означает:
  Преобразователь термоэлектрический типа КТK-03 с термопарой из хромель-алюмеля (тип К) монтажной длиной 8000 мм, защитной арматурой длинной 7500 мм, с классом допуска 2 по ГОСТ 8.585-01, с изолированным спаем и медными выводными проводниками длиной 100 мм. Диапазон измеряемых температур 0-350°C.
