Сборки ТП с головками клеммными ГК

Преобразователи термоэлектрические могут быть изготовлены в сборе с головками клеммными (ГК) из нержавеющей стали с одним узлом уплотнения для подводящей кабельной линии (исполнения ГК01, ГК03, ГК05). ГК с двумя узлами уплотнения имеют исполнения ГК02, ГК04, ГК06 соответственно.

Головки клеммные исполнения ГК07, ГК09 и ГК11 изготовлены из фенопласта, имеют один узел уплотнения, подключение к подводящей линии производится при помощи винтовых зажимов, установленных внутри ГК.

Сборки с ГК при заказе обозначаются: СБ210/<Тип_ТС>/ГКхх

Сборка с ГК01:

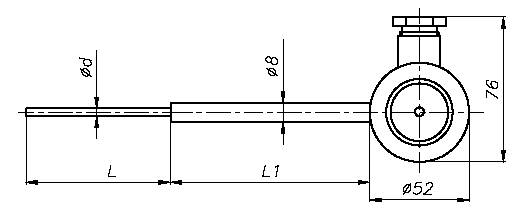

Габариты ГК исп.01 и 02

Сборка с ГК03 (с гайкой для установки в защитной гильзе):

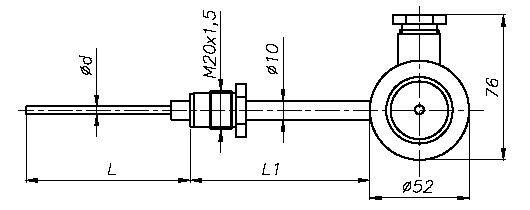

Габариты ГК исп.03 и 04


Сборка с ГК05 (с пружиной и гайкой для установки в защитной гильзе):

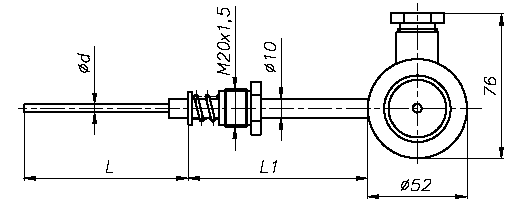

Габариты ГК исп.05 и 06




Сборка с ГК07:

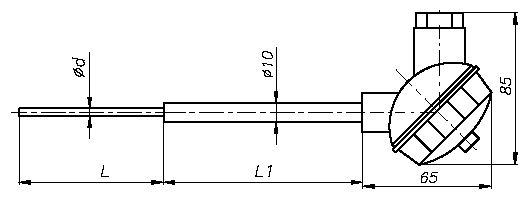

Габариты ГК исп.07

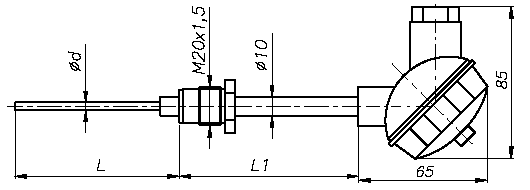

Сборка с ГК09 (с гайкой для установки в защитной гильзе):
Габариты ГК исп.07

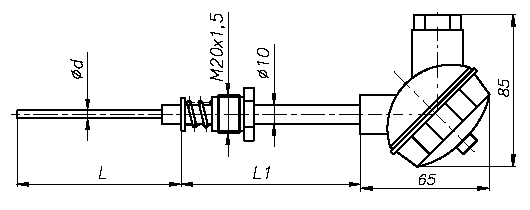

Сборка с ГК11 (с пружиной и гайкой для установки в защитной гильзе):
Габариты ГК исп.09


Здесь: L - монтажная длина термопреобразователя, L1 - длина защитного чехла ГК.

Таблица возможных вариантов сборок ТП



Сборка

Тип термо-преобразователя

Исполнение головки клеммной

Длина защитного чехла ГК, м

Положение узла уплотнения ГК

СБ220

KTK-01, KTL-01,
KTK-02, KTL-02,
KTK-03, KTL-03

любое
(ГК01 - ГК06, ГК07, ГК09, ГК11)

0,12*
от 0,1 до 4,0

45°, 90°*, 180°

* - при заказе можно не указывать.

Запись при заказе:

"Сборка СБ220/КTK-02(ХA)-2-Н-1,2/ГК05-0,12; измеряемые температуры 0-350°C"

означает:
  Сборка головки клеммной исполнение 05 с защитным чехлом длиной 120 мм с преобразователем термоэлектрическим типа КТK-02 монтажной длиной 1200 мм, с классом допуска 2 по ГОСТ 8.585-01 и неизолированным спаем. Диапазон измеряемых температур термопреобразователя 0-350°C.
