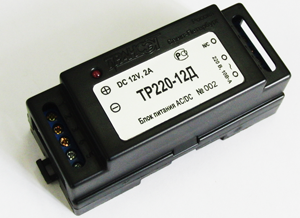

Серия источников питания 10ТР220Д
|
|
Импульсный блок питания предназначен для обеспечения питания
устройств широкого применения, в том числе в системах охраны
стабилизированным напряжением
постоянного тока от сети переменного тока 220 В при номинальной
мощности в нагрузке 24 Вт. Выполнено в исполнении для крепления на
DIN-рейку.
|
|
 |
|
|
|
• Соответствует требованиям норм Электромагнитной Совместимости ГОСТ Р
51522-99
• Серийное производство по ТУ 4218-007-52209927-2005
• Сертификат соответствия № РОСС RU.ME95.H00072
• Гарантийный срок эксплуатации 24 месяца со дня продажи.
• По индивидуальному заказу изделия могут быть выполнены с другими
выходными параметрами,
отличающимися от стандартных значений.
|
|
|
Диапазон входного напряжения |
175 - 264 В |
|
Частота входного напряжения |
47 - 440 Гц |
|
КПД не менее |
82% |
|
Защита от КЗ |
триггерная |
|
Тепловая защита |
90 ° |
|
Ограничение по выходной мощности |
24 Вт |
|
Плавный пуск преобразователя |
100 мс |
|
Изоляция вход/выход |
4000 В |
|
|
|
|
Источник предназначен для эксплуатации при:
• температуре окружающего воздуха от -10°С до +50°С;
• относительной влажности окружающего воздуха до 95% при
25°С;
• вибрации частотой до 25 Гц, амплитудой не более 0,1 мм.
|
|
|
Модели источников питания 10TР220Д
|
|
Модель |
Установка выходного напряжения (В) |
Номинальный выходной ток (А) |
Размах пульсаций (мВ) |
Суммарная нестабильность (%) |
|
10TР220-12Д |
12,25 ... 13,25 |
2 |
40 |
1,5 |
|
10TР220-24Д |
23,04 ... 24,96 |
1 |
50 |
1,5 |
|
